你在制作倒扣结构复模时常常遇到脱模难题。倒扣会让模具设计变得复杂，零件很难顺利顶出。很多工程师选择避免倒扣结构，因为它增加了生产难度。你可以通过科学设计分模线和采用高弹性硅胶模具，提升脱模成功率。掌握这些专业技巧后，你能有效解决复杂手板的脱模难点。
核心要点
- 了解倒扣结构复模的挑战，避免高成本和长周期的困境。
- 选择高弹性硅胶模具，能轻松解决传统工艺的脱模难题。
- 遵循四大核心步骤，确保复模成功率和成品质量。
- 采用双重真空工艺，能有效减少气泡和缺料问题。
- 选择专业厂家，能保障产品质量并降低模具预算。
什么是倒扣结构复模？精密手板模型厂的“软脱模”核心原理解析
传统钢模注塑的强制脱模限制与复杂结构开模的成本痛点
你在设计复杂手板时，经常会遇到倒扣结构复模的挑战。传统钢模注塑需要强制脱模，面对复杂型腔和异形结构时，三轴CNC无法覆盖所有倒扣区域。你会发现加工精度难以控制，微米级误差容易出现。刀具磨损快，热变形也会影响成品质量。复杂外壳需要增加抽芯机构或分型面，导致模具费用大幅上升。小批量开模时，整体投入比普通模具高出近70%。多工序协同和质量管控难度大，误差叠加让终尺寸超标。你如果采用传统钢模注塑，周期长、成本高，难以满足快速打样和中小批量生产需求。
你可以通过了解这些瓶颈，避免在产品开发初期陷入高成本和长周期的困境。
硅胶模具的高弹性形变特性：为什么复模能轻松搞定倒扣结构？
你选择硅胶模具进行倒扣结构复模，可以轻松解决传统工艺的难题。硅胶材料具有卓越的弹性和柔韧性，能够翻转、弯曲、卷起模具，实现软脱模。即使遇到深倒扣纹路，硅胶模具也能顺利剥离。天然不粘性减少粘附和摩擦力，内壁光滑进一步降低脱模难度。你能精准还原母模细节，细节再现度可达0.1mm。硅胶模具制作周期短，从母模处理到成型只需1-3天，配合真空灌注工艺，数小时内即可批量复制。材料成本低，适合50-500件的中小批量生产。你还能根据产品需求选择不同复制材料，模拟多种物理特性。
- 工业产品研发打样：你可以快速制作多件手板，优化设计方案。
- 小批量定制生产：你能保证产品一致性并降低生产成本。
- 功能件测试验证：你可以模拟实际使用状态，提升测试效率。
- 复杂结构件复制：你能轻松复制带有复杂内腔、曲面或倒扣结构的手板，突破传统工艺瓶颈。
你通过硅胶模具的软脱模原理，提升倒扣结构复模的成功率，缩短产品开发周期，降低模具预算。
高标准倒扣结构复模操作流程：真空复模的四大核心步骤
你在进行倒扣结构复模时，需要严格遵循四大核心步骤。这样可以保证成品质量和复模成功率。
- 原型处理与表面修整
- 分模线设计与倒扣处理
- 液体硅胶混合与真空浇注
- 精准割模与软脱模后处理
原型处理与表面修整：采用CNC加工或SLA3D打印制作高精度母模
你要先制作高质量的母模。可以选择CNC加工或SLA3D打印。CNC加工适合金属或硬质塑料，表面光洁度高。SLA3D打印适合复杂结构，精度误差范围约为±45微米。你可以参考下表，了解不同加工方法的精度：
| 加工方法 | 精度误差范围 |
|---|---|
| SLA 3D 打印 | ±45 微米 (0.050 毫米) |
| CNC 加工 | N/A |
你要确保母模表面无毛刺、无气孔。这样可以提升倒扣结构复模的细节还原度。
分模线设计与倒扣处理：科学设计围框并合理放置浇注口与排气孔
你需要科学设计分模线。分模线要避开倒扣区域，减少割模难度。你可以用围框包裹母模，合理设置浇注口和排气孔。这样可以让液体硅胶顺利流动，避免气泡残留。你要提前规划倒扣结构的位置，确保后续软脱模顺利进行。
小贴士：分模线设计合理，可以大幅提升复模成品率，减少模具损伤。
液体硅胶混合与真空浇注：两剂搅拌、动态抽真空与加温固化控制
你要将硅胶和固化剂按比例混合。搅拌均匀后，用真空机抽除气泡。抽真空是倒扣结构复模的关键步骤。你要缓慢倒入硅胶，确保完全覆盖母模。硅胶在室温下固化4-8小时。你可以通过动态抽真空和加温控制，提升模具质量和成品率。

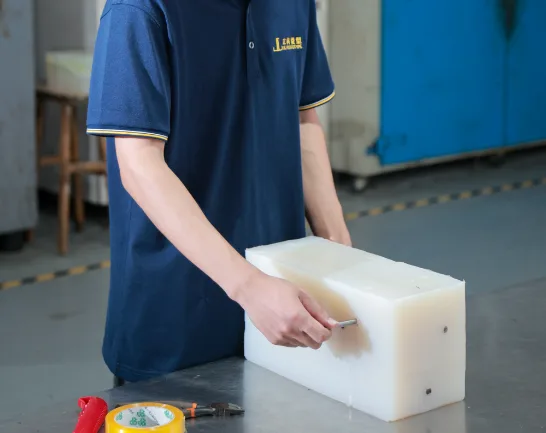

精准割模与软脱模后处理：开模取出原型并进行PU聚氨酯小批量浇注
你要沿分模线精准割模。硅胶模具弹性好，可以轻松软脱模。你取出原型后，进行PU聚氨酯小批量浇注。这样可以批量复制倒扣结构复模产品。你要检查每件成品，确保尺寸和细节一致。
你掌握这四大步骤后，可以高效完成倒扣结构复模，提升产品开发效率。

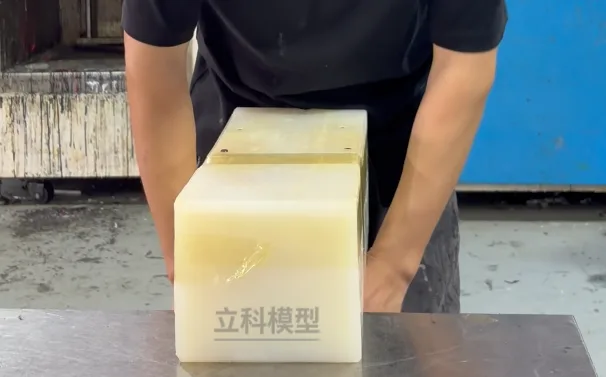

复杂手板脱模的四大典型难题与精密手板模型厂的解决方案
倒扣结构过深导致硅胶模具撕裂的预防措施与局部切块优化技巧
你在倒扣结构复模时，常常遇到模具撕裂的问题。深倒扣区域容易让硅胶受力过大。你可以采用局部切块优化技巧，减少撕裂风险：
- 刃口半径≥0.1mm，避免锋利刃口撕裂硅胶。
- 加工5mm槽时，选用4.8mm刀具，预留0.2mm精修余量。
- 单刃铣刀减少刀具与硅胶接触面积，降低粘刀概率。
- 工件固定时，用真空吸盘吸附硅胶，孔径≤2mm，保证吸附均匀。
- 薄件可贴双面胶辅助固定。
- 分层切削，每次切深≤0.5mm，低速进刀、高速切削。
真空浇注中气泡残留与微小结构缺料：如何通过双重真空工艺规避
你在真空浇注时，气泡和缺料是常见难题。注射速度过快、浇口偏小、材料干燥不足都会导致气泡。你可以采用双重真空工艺：
- 提高注射能量，增加料温。
- 改善浇口设置，优化模具排气。
- 材料充分干燥，减少水分。
- 双重真空抽气，有效减少气泡和缺料。
你通过这些措施，可以提升复模件的细节表现和表面质量。
固化过程中的材料收缩与变形控制：如何确保复杂手板的尺寸公差
你在固化过程中要关注材料收缩和变形。PU材料收缩率为0.1%-0.5%。硅胶模具多次灌注后会微量膨胀，尺寸公差一般放宽到±0.15-0.25mm。你可以：
- 设计原型时预留收缩量。
- 使用精密数控设备，严格控制加工参数。
- 后期测试，确保尺寸精度。
- 通过ISO9001质量管理体系认证，保证行业标准。
薄壁件与深槽倒扣共存时的脆断风险：ABS类似或PC类似PU材料选型
你在复模薄壁件和深槽倒扣时，容易出现脆断。ABS类似或PC类似PU材料能有效降低风险：
- 经济性强，适合小批量生产。
- 材料选择广泛，可模拟多种工程塑料特性。
- 细节表现出色，表面质量高。
- 缩短交付周期，快速制作母模和硅胶模具。
你掌握这些解决方案后，可以有效提升倒扣结构复模的成品率和质量。
评估与选择专业硅胶复模厂家：从原型打样到小批量生产的质量保障

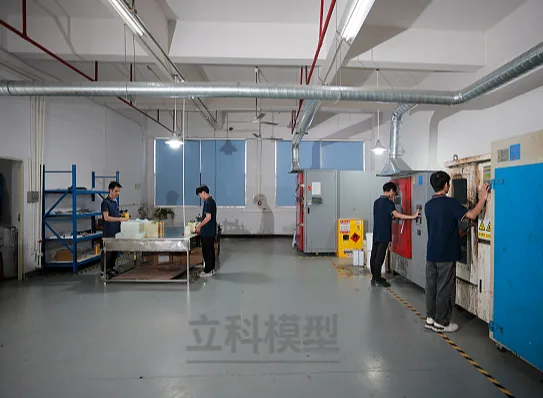

先进全自动真空复模机与全套恒温固化设备配套对成品率的影响
你选择专业厂家时，设备配套直接影响倒扣结构复模的成品率。全自动真空复模机能精准控制硅胶浇注过程，避免气泡和变形。恒温固化设备让模具固化更均匀，减少缩水和尺寸误差。你可以看到厂家采用以下措施保障质量：
- 材料选择严格，确保复制品外观和性能稳定。
- 精度控制标准高，公差一般为±0.15mm/100mm，最高可达±0.05mm。
- 硅胶模具不变形、不缩水，复制品质量稳定。
- 真空操作避免气泡和变形。
- 原型质量决定最终复制品的细节表现。
你通过这些设备和工艺，能大幅提升复模件的成品率和一致性。
资深手板工程师团队的DFM可制造性设计评估与全流程定制化服务
你在项目初期，工程师团队会为你提供DFM可制造性设计评估。这样可以提前发现结构难点，优化分模线和倒扣处理。立科手板模型公司专注为创新企业提供全产业链服务，80%以上设计项目实现量产。年设计项目超800个，量产转化率超过70%。你可以参考实际案例：某深圳科技公司设计带消毒功能的电动牙刷，从概念到量产仅用90天，年销量突破500万支。工程师团队为你提供全流程定制化服务，确保每一步都符合生产要求。
- 结构优化，减少模具损伤。
- 材料选型，提升产品性能。
- 工艺调整，保证批量生产效率。
缩短产品研发周期并降低十倍模具预算：手板小批量生产的商业价值
你采用手板小批量生产，可以大幅降低模具预算。铝模具生产成本比钢模具低20-30%。加工速度快5-10倍，整体生产成本和时间大幅下降。你能快速完成原型打样，缩短研发周期。小批量生产让你灵活调整设计，降低风险。你无需一次性投入高额模具费用，适合创新产品和市场测试。
你通过专业厂家和高效工艺，既能保障质量，又能节省成本，提升产品竞争力。
你掌握倒扣结构复模的关键步骤后，可以有效提升成品质量。你要注意母模处理、分模线设计、真空浇注和软脱模操作。选择专业厂家能帮你解决复杂脱模难题，保障复模成功率。规范操作和经验积累非常重要，能减少失误和损耗。
- 你根据实际需求选择厂家，产品质量更有保障。
- 你持续学习复模技巧，能不断提升工艺水平。
你坚持标准流程，倒扣结构复模变得简单高效。
