嵌件复模技术全解析：如何做到精确定位与高强度装配？

嵌件复模技术在预埋螺母手板制造中发挥着决定性作用。原型件的精度直接影响螺母定位的准确性。模具结构优化可以提升嵌件结合强度。材料选择决定了外壳的装配可靠性。工程师通过每一个细节，保障产品在小批量验证阶段具备高强度和高精度装配表现。

核心要点

• 嵌件复模技术能有效缩短小批量生产周期，降低模具成本，适合复杂结构的手板打样。
• 选择合适的材料和优化模具设计是确保预埋螺母手板装配强度和精度的关键。
• 工程师通过精确的原型件制作和模具设计，控制尺寸公差在±0.03毫米以内，提升装配可靠性。
• 采用滚花和槽口设计的螺母能显著提高抗拔力，防止装配过程中出现滑丝现象。
• 前置预埋法在高强度装配需求中表现优越，确保螺母在真空复模过程中保持精准定位。

1. 嵌件复模技术与高强度装配：手板打样的核心挑战

1.1 什么是嵌件复模技术：B端小批量生产的核心优势

嵌件复模技术为B端企业提供了高效的小批量生产解决方案。工程师通过将金属螺母等嵌件预先定位于硅胶模具内，再进行聚氨酯树脂浇注，快速获得结构完整的手板。该技术不仅缩短了开发周期，还降低了模具成本。许多企业在产品验证阶段采用嵌件复模技术，能够模拟最终产品的装配状态，提前发现结构设计问题。

技术人员认为，嵌件复模技术适用于复杂结构和多次拆装需求的手板打样，尤其在医疗设备、汽车外壳等领域表现突出。

1.2 预埋螺母手板的痛点：为何装配验证容易出现失效？

预埋螺母手板在装配验证过程中常遇到定位偏差和结合强度不足的问题。螺母未能精准嵌入指定位置，导致后续装配出现错位。树脂与金属螺母结合面处理不当，容易产生滑丝或脱落现象。

• 原型件精度不足，影响模具定位孔的准确性。
• 模具设计不合理，导致嵌件在抽真空过程中发生位移。
• 材料性能不匹配，外壳在拧紧螺丝时出现开裂。

工程师通过优化模具结构、提升原型件精度和合理选择材料，有效解决这些痛点，保障手板装配的可靠性和强度。

2. 材料选择与性能匹配：确保复模外壳装配强度的基础

2.1 聚氨酯复模树脂（PU）选择：模拟工程塑料的力学性能

工程师在选择聚氨酯复模树脂时，通常会根据产品的实际应用场景进行性能匹配。聚氨酯树脂能够模拟ABS、PP等常见工程塑料的力学特性，满足手板在结构强度和装配精度上的需求。
许多产品研发团队在功能原型、汽车内饰简易支架、工业工装夹具等项目中，采用高光泽ABS类PU材料，获得了良好的装配强度和外观表现。
下表展示了常见复模材料的性能对比：

工程师建议，针对需要高强度和高精度的手板，优先选择性能均衡的高光泽ABS类PU树脂。

2.2 金属预埋件选型：铜螺母手板复模的材质与规格要求

金属预埋件的选择直接影响嵌件复模技术的装配可靠性。铜螺母因其优异的导电性和机械强度，成为手板复模的主流选型。工程师会根据产品结构和受力需求，选择不同规格的滚花铜螺母，确保与树脂材料的结合面牢固，防止装配过程中出现滑丝或脱落。
在实际操作中，合理匹配螺母尺寸和树脂壁厚，可以显著提升复模件的整体强度。

• 汽车内饰手板常用M3、M4规格铜螺母，满足多次拆装需求。
• 工业工装夹具则更注重螺母的抗拔力和扭矩性能。

嵌件复模技术通过科学选材和精确匹配，为小批量手板装配提供了坚实的基础。

3. 嵌件结合工艺：结构优化与强度提升的实战技巧

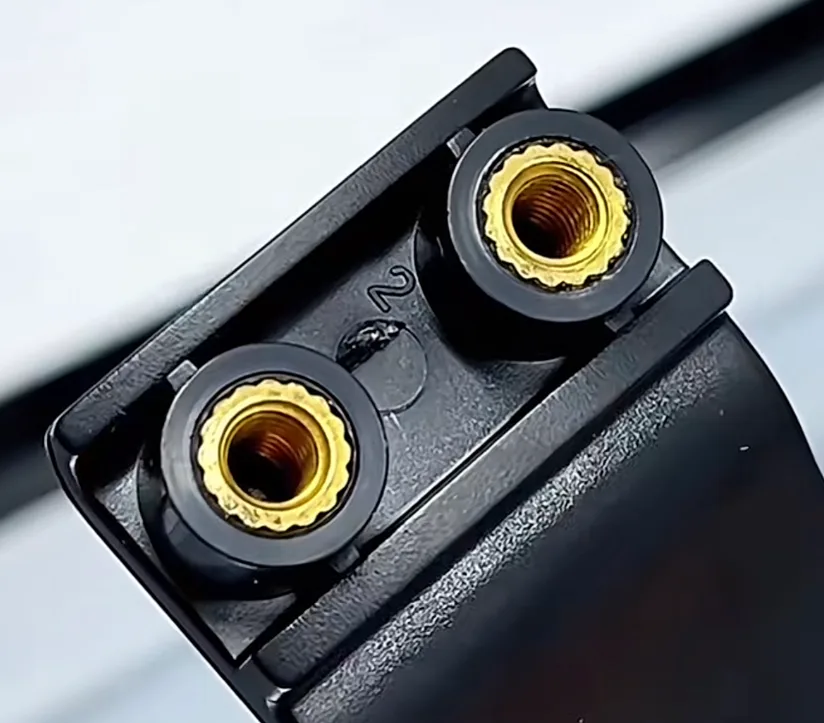

3.1 预埋螺母的滚花与槽口设计：如何对抗抗拔力与扭矩？

工程师在设计预埋螺母时，常采用滚花和槽口结构。这些结构可以显著提升螺母与树脂的机械咬合力。滚花表面能够增加摩擦，防止螺母在受力时发生旋转。槽口设计则有效分散应力，提升抗拔力。实际工程数据显示，优化后的结合强度可达到45MPa以上。许多手板工厂还会结合激光焊接和微纳结构嵌合等先进工艺，进一步提升复合材料的可靠性。

结构优化不仅提升了抗拔力，也增强了整体装配的安全性。嵌件复模技术通过这些细节设计，为高强度装配提供了坚实保障。

• 采用滚花螺母可防止滑丝
• 槽口结构有助于分散装配应力
• 激光焊接技术提升结合界面性能

3.2 壁厚与加强筋布局：防止复模件在装配测试中开裂

壁厚设计直接影响复模件的强度。工程师会根据产品受力分析，合理设置壁厚，避免因局部过薄导致开裂。加强筋的科学布局可以有效提升整体刚性，分散外力冲击。实际应用中，零件强度不仅取决于材料本身，还与注塑区的界面性能密切相关。多尺度建模和耦合分析帮助工程师优化结构，实现高可靠性复合材料开发。

合理的壁厚和加强筋设计，让复模件在多次装配和拆卸测试中依然保持稳定性能。

• 增加壁厚可提升抗裂性能
• 加强筋布局优化整体受力
• 结合界面性能决定最终强度

4. 精确定位的核心要素：原型件精度与母模制作规范

4.1 3D打印与CNC原型件精度：决定硅胶模具精度的第一步

原型件的精度直接决定硅胶模具的定位准确性。工程师通常采用3D打印或CNC加工技术制作原型件。CNC加工能够实现更高的尺寸精度，适合对装配要求极高的嵌件复模技术项目。3D打印则在复杂结构和快速迭代中展现优势。行业标准建议，原型件的尺寸公差应控制在±0.03毫米以内。这样可以有效减少后续模具制作和嵌件定位的误差。

工程师在设计与建模阶段，使用CAD软件检查拔模角度，确保模具顺利脱模。高品质原型件为后续每一步工艺打下坚实基础。

4.2 硅胶模具预埋螺母定位孔：控制热胀冷缩的工艺细节

硅胶模具在制作和使用过程中会受到温度变化影响。工程师需要在设计预埋螺母定位孔时，充分考虑热胀冷缩效应。合理的定位孔尺寸和结构设计，可以防止螺母在真空复模时发生偏移。
常见的工艺规范包括：

1. 母模制作完成后，进行模具验证，确保定位孔与螺母尺寸匹配。
2. 注塑成型时，严格控制温度、压力和时间，减少材料变形。
3. 成型后，使用千分尺或三坐标测量仪检测定位精度，确保每一颗螺母都能精准嵌入。

这些细致的工艺控制，让嵌件复模技术在小批量手板生产中实现高精度与高强度装配。

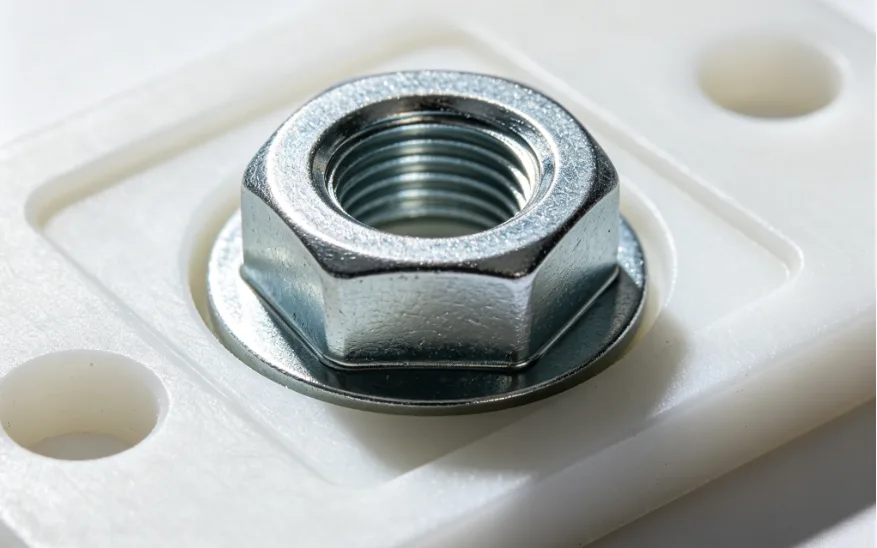

5. 模具设计与定位结构：复模工艺金属件预埋的保障

5.1 芯棒与定位销设计：如何保证嵌件在抽真空时不位移？

工程师在嵌件复模技术中，常用芯棒和定位销来固定金属螺母。芯棒可以直接穿过螺母中心，确保其在硅胶模具内保持准确位置。定位销则用于防止螺母在抽真空和浇注树脂时发生旋转或移动。

技术人员发现，合理设计芯棒直径和定位销长度，可以显著提升嵌件定位精度。
他们会根据螺母规格选择不同尺寸的芯棒，避免因尺寸不匹配导致嵌件偏移。定位销通常采用不锈钢或铜材质，保证强度和耐腐蚀性。

• 芯棒设计需考虑脱模顺畅
• 定位销布局要覆盖所有受力点
• 检测每个嵌件位置，确保无位移

5.2 模具分型面与浇注系统：减少气泡对螺母结合力的影响

模具分型面设计直接影响树脂流动和气泡排出。工程师会在分型面上设置排气槽，帮助空气顺利排出，减少气泡残留。浇注系统采用多点进胶方式，保证树脂均匀包裹螺母。

气泡如果残留在螺母周围，会降低结合力，影响装配强度。
技术人员通过优化浇注速度和压力，控制树脂流动路径，提升嵌件复模技术的可靠性。

工程师不断优化模具结构，保障金属嵌件在复模工艺中实现高精度定位和高强度结合。

6. 预埋螺母的安装工艺：手板工厂的两种主流操作

6.1 前置预埋法：真空复模浇注前的精密固定流程

手板工厂采用前置预埋法时，工程师会在硅胶模具制作完成后，将螺母精准定位于指定位置。操作人员使用芯棒和定位销辅助固定，确保螺母在真空复模过程中不会发生位移。随后，聚氨酯树脂注入模具，螺母与树脂同步固化，形成牢固结合。

技术人员认为，前置预埋法能够最大程度保证嵌件定位精度，适用于高强度装配需求的产品。该方法在医疗设备、汽车外壳等多次拆装场景表现出色。

前置预埋法流程：

1. 检查螺母尺寸与定位孔匹配。
2. 使用芯棒固定螺母。
3. 真空复模浇注树脂。
4. 成型后检测嵌件位置。

6.2 后置热熔/超声波热嵌法：手板模型强度测试对比

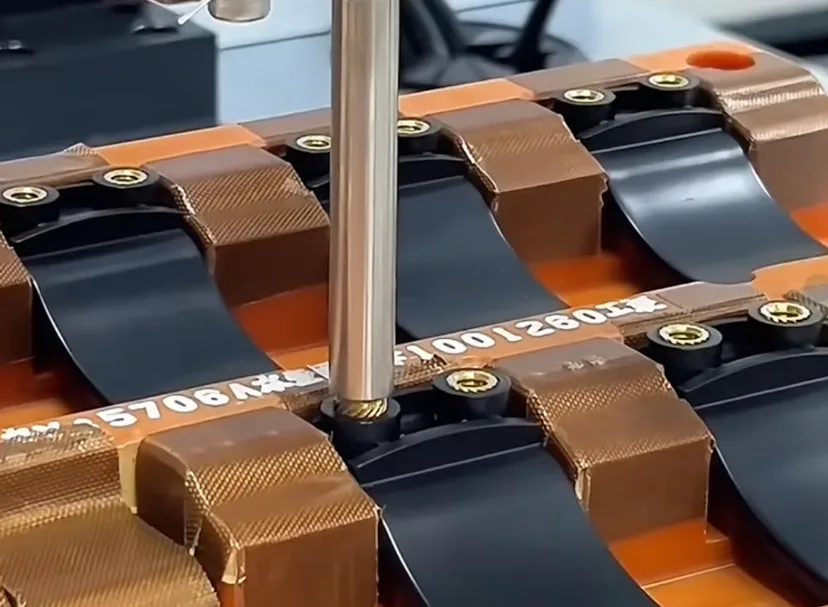

后置热熔法和超声波热嵌法属于嵌件复模技术的另一种主流操作。工程师在复模件成型后，通过热熔或超声波设备将螺母嵌入树脂外壳。热熔法利用加热工具软化树脂，螺母压入后冷却固定。超声波热嵌法则通过高频振动实现螺母与树脂的快速结合。

实验数据显示，前置预埋法的抗拔力和扭矩性能优于后置热嵌法。后置工艺适合结构简单、装配强度要求较低的手板项目。

工程师根据产品需求选择合适安装工艺，提升手板装配可靠性和测试效率。

7. 行业应用场景：高强度装配验证的典型案例分析

7.1 医疗设备与汽车外壳手板：高频拆装下的精度表现

工程师在医疗设备手板开发过程中，常常面临高频拆装的挑战。他们要求每一次装配都能保持螺母定位的准确性。嵌件复模技术帮助他们实现了这一目标。医疗设备手板需要多次验证结构，螺母嵌件必须牢固，不能出现滑丝或偏移。汽车外壳手板同样注重装配强度。工程师通过优化模具结构和材料选择，提升了复模件的抗拔力和扭矩性能。

技术人员发现，采用滚花铜螺母和合理壁厚设计，可以让手板在多次拆装后依然保持高精度和高强度。
下表展示了医疗设备与汽车外壳手板在高频拆装下的表现：

7.2 智能硬件产品外壳材料：小批量复模嵌件定位实测

智能硬件产品开发团队经常采用小批量复模方式进行结构验证。他们关注嵌件定位的精度和外壳装配的可靠性。嵌件复模技术为外壳材料提供了高效的嵌件预埋方案。工程师通过3D打印原型件和精密模具设计，确保每一颗螺母都能精准嵌入。

• 他们测试了不同PU树脂和铜螺母组合，发现高光泽ABS类PU材料表现最佳。
• 复模件经过多次拧紧螺丝，定位无偏差，外壳无开裂。这种技术让智能硬件产品在小批量验证阶段，既能保证结构强度，又能快速迭代设计。

8. 技术优势与效果对比：为什么选择专业的结构件手板打样工厂？

8.1 嵌件复模 vs 传统开模：时效、成本与强度的综合博弈

专业结构件手板打样工厂采用嵌件复模技术，能够显著提升项目开发效率。工程师发现，复模工艺在小批量生产阶段表现出色。传统开模方式需要较长周期，模具制造成本高。复模技术则缩短交付时间，降低初期投入。

技术人员指出，复模件在结构强度方面已接近注塑件。许多企业选择复模工艺进行装配验证，能够快速发现设计缺陷。
下表展示两种工艺的主要对比：

工程师建议，产品开发初期优先采用复模技术，既能节省时间，也能控制预算。

8.2 精度数据对比：聚氨酯复模精度控制的行业公差标准

结构件手板的精度直接影响装配效果。专业工厂通过聚氨酯复模技术，严格控制尺寸公差。工程师通常将复模件的公差控制在±0.1毫米以内。

行业标准要求，关键装配部位的尺寸误差不得超过±0.05毫米。
复模工艺在复杂结构和多嵌件定位场景下，表现出更高的稳定性。技术人员使用三坐标测量仪检测每一件手板，确保所有螺母都能精准嵌入。
常见精度对比如下：

• 聚氨酯复模件：±0.1毫米
• 注塑件：±0.05毫米
• 3D打印件：±0.2毫米

工程师通过优化模具设计和工艺参数，提升复模件的尺寸一致性。专业手板工厂能够满足医疗设备、汽车外壳等高精度装配需求。

9. 常见问题与解决方案：真空复模金属嵌件故障排查指南

9.1 螺母周边溢胶与滑丝：如何进行低成本修复与预防？

工程师在真空复模过程中经常遇到螺母周边溢胶和滑丝问题。溢胶会影响装配美观，滑丝则降低结构强度。
常见原因包括模具密封不严、树脂流动控制不当或螺母表面未清洁。
为此，手板工厂总结了以下修复与预防措施：

• 使用小刀或砂纸轻轻去除多余溢胶，保持螺母周边平整。
• 对滑丝螺母，可用环氧树脂进行二次加固，提升结合力。
• 预防方面，工程师建议在浇注前彻底清洁螺母表面，确保无油污。
• 调整树脂流速，避免高压导致溢胶。
• 检查模具密封条，及时更换老化部件。

💡 技术人员建议，定期培训操作工，提升工艺规范意识，可以有效减少此类问题发生。

9.2 定位偏心与装配错位：手板工厂精度补偿策略

定位偏心和装配错位会导致手板无法正常使用。工程师通过多种精度补偿策略进行优化。
常用方法如下表所示：

工程师还会在原型件设计阶段，采用高精度CNC加工，减少尺寸误差。

通过这些措施，手板工厂能够大幅提升嵌件复模产品的装配可靠性和精度表现。

嵌件复模技术为预埋螺母手板提供了精确定位与高强度装配的系统解决方案。工程师采用先进模具设计和自动化设备，实现塑料与嵌件的无缝集成。

• 尺寸公差控制在微米级，产品一致性和可靠性显著提升。
• 合理的材料选择增强了拉拔强度和耐用性。
• 原型件精度直接影响整体质量和生产流程。
  他们建议企业结合实际需求，选择最优工艺，提升开发效率和装配可靠性。
