手板模型加工制作的完整流程和方法技巧

手板模型是产品设计过程中不可或缺的一环。通过手板模型，你可以将设计图纸转化为实体模型，从而直观地验证产品的外观、结构和功能。在新产品开发中，手板模型尤其适用于手持类产品的设计。它能有效评估产品的舒适度和手感，间接提高设计方案的成功率与客户满意度。

根据相关数据显示，2018年中国手板模型市场规模约为人民币50亿元，而到了2022年，这一数字已增长至95亿元，年均复合增长率超过15%。这一趋势表明，手板模型加工制作已成为推动行业数字化转型和产品创新的重要工具。

核心要点

• 手板模型是产品设计的重要工具，能帮助验证设计的外观和功能，提升客户满意度。
• 选择合适的制作方法至关重要，3D打印适合快速验证，CNC加工适合高精度模型。
• 在制作过程中，优化设计文件可以减少错误，提升加工效率，节省时间和成本。
• 测试与优化阶段能发现潜在问题，记录反馈有助于持续改进模型质量和性能。
• 避免常见错误的关键在于细致规划和严格执行，确保设计文件准确，选择合适的加工方法。

手板模型的定义与用途

什么是手板模型？

手板模型是产品设计中的实体模型。它通过将设计图纸转化为实物，帮助你直观地了解产品的外观、结构和功能。手板模型通常由塑料、金属或其他材料制成，能够真实还原设计细节。无论是外观设计还是功能验证，手板模型都能为你提供重要的参考依据。

提示: 手板模型不仅仅是一个模型，它是连接设计与实际生产的重要桥梁。

手板模型在产品开发中的作用

手板模型在产品开发中扮演着多重角色。首先，它可以帮助你验证设计的可行性，避免后期生产中的错误。其次，它能让团队成员和客户更直观地理解设计意图，从而提升沟通效率。此外，手板模型还能用于市场测试，收集潜在用户的反馈，优化产品设计。

以下是手板模型的主要作用：

• 验证设计：检查产品的尺寸、结构和功能是否符合预期。
• 提升沟通：通过实物展示，减少设计误解。
• 市场测试：提前了解用户需求，降低市场风险。

常见的手板模型类型

手板模型根据用途和制作方式的不同，可以分为以下几种类型：

1. 外观模型：主要用于展示产品的外观设计，通常不具备功能性。
2. 结构模型：用于验证产品的内部结构和装配方式。
3. 功能模型：具备一定的功能性，用于测试产品的性能和使用体验。
4. 快速原型：通过3D打印等技术快速制作，适合初期设计验证。

每种类型的手板模型都有其独特的优势和适用场景。选择合适的类型，可以让你的手板模型加工制作更高效、更精准。

手板模型加工制作的完整流程视频

设计准备阶段

在手板模型加工制作的第一步，你需要做好充分的设计准备。这一阶段的核心是明确需求和规划设计方案。通过清晰的目标设定，你可以避免后续流程中的不必要返工，提高整体效率。

以下是设计准备阶段的关键要点：

• 明确需求：确定产品的核心功能和外观要求，搭建稳固的设计框架。
• 制定计划：根据需求，规划设计的时间表和资源分配。
• 优化设计文件：确保设计图纸的完整性和可加工性，减少后期修改的可能性。

提示: 产品的实现需要做好战略规划，明确北极星需求，搭建稳固框架，以实现稳扎稳打的推进。

选择合适的制作方法

选择合适的制作方法是手板模型加工制作的关键环节。不同的制作方法在功能、效率和成本上各有特点。你需要根据产品的需求和预算，选择最适合的方法。

以下是常见制作方法的对比：

例如，如果你需要快速验证设计，可以选择3D打印技术；如果需要高精度的模型，CNC加工可能更适合。通过对比这些数据，你可以更科学地做出决策。

加工制作过程详解

加工制作过程是将设计转化为实物的核心阶段。这个阶段包括材料选择、加工技术应用、后处理和质量检验等步骤。每一步都对手板模型的最终质量产生重要影响。

以下是加工制作过程中的关键步骤：

• 材料选择：选择适合的材料，确保模型的质量和安全性。
• 加工技术：根据设计要求，采用切削、3D打印等技术，保证加工精度和表面质量。
• 后处理：去除支撑结构、打磨和抛光，提升模型的外观和手感。
• 质量检验：通过全面的检测，确保模型符合设计要求。

提示: 加工过程中的每一步都需要严格把控，才能确保手板模型加工制作的高质量完成。

通过以上步骤，你可以高效完成手板模型的制作，并为后续的测试和优化打下坚实基础。

测试与优化阶段

测试与优化阶段是手板模型加工制作中不可忽视的重要环节。通过这一阶段，你可以发现模型中的潜在问题，并对其进行改进，从而确保最终产品的质量和功能达到预期。

测试阶段的关键步骤

在测试阶段，你需要对手板模型进行全面检查。以下是一些常见的测试内容：

• 外观测试：检查模型的表面是否光滑，颜色是否均匀，是否符合设计要求。
• 尺寸测试：使用专业工具测量模型的尺寸，确保其与设计图纸一致。
• 功能测试：验证模型的功能是否正常运行，例如活动部件是否灵活，连接部件是否牢固。

提示: 测试时，建议记录每一个问题的详细信息，包括问题描述、发生条件和可能的原因。这将有助于后续的优化工作。

优化阶段的实用建议

优化阶段的目标是解决测试中发现的问题，并进一步提升模型的质量和性能。以下是一些实用的优化建议：

• 建立多层次的测试策略，确保全面检查模型的功能和结构。
• 利用自动化工具提高测试效率和覆盖率，减少人为错误。
• 鼓励用户反馈，设立便捷的反馈渠道，收集更多改进建议。
• 定期进行设计审查，及早发现潜在问题，避免后期返工。
• 使用标准化的报告模板，提高问题记录的清晰度和可操作性。
• 提供详细的环境信息，帮助快速复现和修复问题。
• 附加相关的截图或录屏，减少沟通成本，提升问题解决效率。
• 建立问题分类体系，便于统计分析和制定预防措施。
• 实施问题筛选机制，优先处理关键问题，确保资源合理分配。

注意: 在优化过程中，合理分配任务至关重要。确保每个问题都被适当处理，避免遗漏或重复工作。

通过以上测试与优化步骤，你可以显著提升手板模型加工制作的成功率。高质量的模型不仅能更好地验证设计，还能为后续的生产奠定坚实基础。

常见的手板模型制作方法

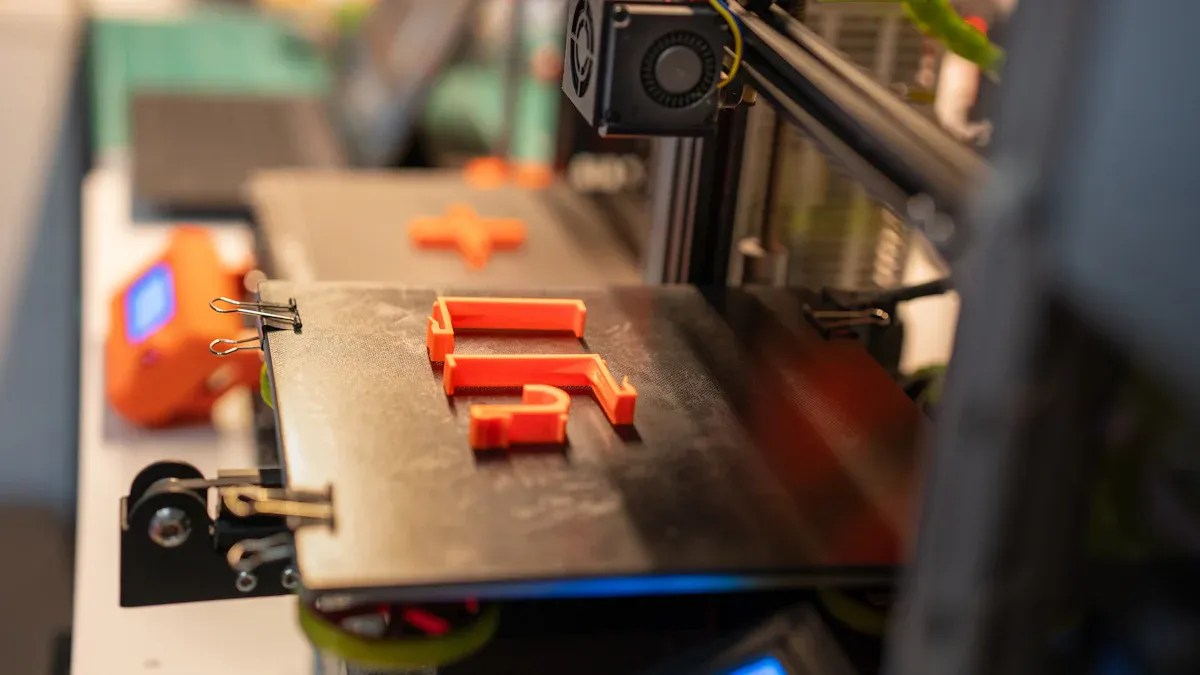

3D打印技术

3D打印技术是一种快速原型制作方法，适合复杂结构的小批量生产。它通过逐层堆叠材料，将数字设计转化为实体模型。你可以使用3D打印技术快速验证设计，节省时间和成本。

以下是3D打印技术的成本效益和制作速度对比：

此外，联合利华与Serioplast合作的案例表明，使用3D打印技术可以显著缩短生产周期。他们在两天内构建树脂模具，并在两周内完成200个瓶子样品的生产，而传统模具需要6到8周。3D打印模具的成本仅为500至1,000美元，相比金属模具降低了90%。

提示: 如果你的设计需要快速验证，选择3D打印技术是一个明智的决定。

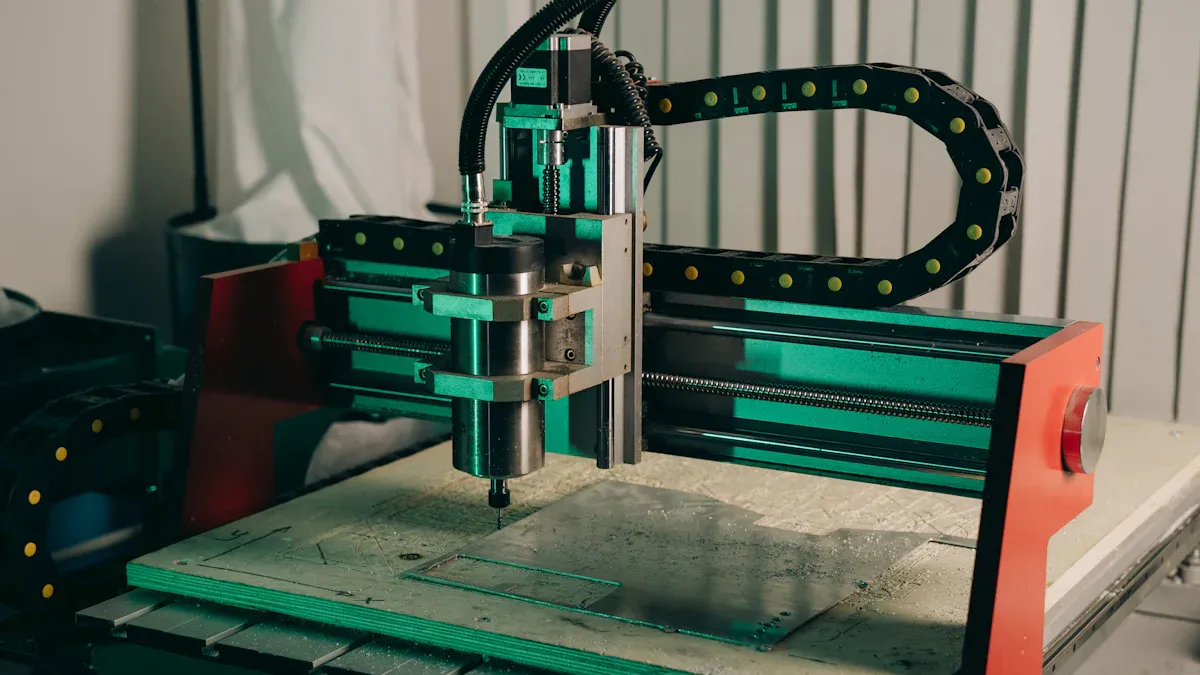

数控加工（CNC）

数控加工（CNC）是一种高精度的手板模型制作方法。它通过计算机控制切削工具，将材料加工成所需形状。你可以使用CNC加工制作复杂的结构模型，确保尺寸精度和表面质量。

CNC加工适合中等批量生产，价格竞争力强。它的制作时间适中，能够在合理的时间内完成高质量的模型。你可以选择铝合金、ABS等材料，根据产品需求灵活调整。

注意: 在选择CNC加工时，确保设计文件的完整性，以减少加工难度。

真空复模技术

真空复模技术是一种适合小批量生产的手板模型制作方法。它通过硅胶模具复制原型，能够快速制作多个模型。你可以使用真空复模技术制作外观模型和功能模型，满足不同的设计需求。

这种方法的优势在于成本较低，制作速度快。它适合需要多样化测试的产品开发阶段。你可以选择不同的材料，如聚氨酯树脂，确保模型的性能和外观质量。

提示: 真空复模技术非常适合需要快速迭代的产品开发项目。

手工制作方法

手工制作方法是一种传统且灵活的手板模型制作方式。它依赖于熟练的工匠手工操作，通过切割、打磨、拼接等工艺，将材料加工成所需的模型。这种方法虽然耗时较长，但在某些特定场景中具有不可替代的优势。

手工制作的优势

1. 高度灵活性
   手工制作不受设备限制，适合制作复杂或非标准化的模型。你可以根据需求随时调整设计，快速响应变化。
2. 低成本投入
   与高科技设备相比，手工制作的初始成本较低。对于预算有限的小型项目，这是一种经济实惠的选择。
3. 细节处理能力强
   工匠可以通过手工操作，精细处理模型的每一个细节，确保模型的外观和质感达到最佳效果。

提示: 如果你的项目需要独特的设计或个性化定制，手工制作方法是一个理想的选择。

手工制作的适用场景

手工制作方法适用于以下几种情况：

• 艺术品或装饰品：需要高水平的细节和独特性。
• 初期概念验证：快速制作简单模型，用于验证设计思路。
• 小批量生产：无需大规模设备投入，适合短期需求。

手工制作的注意事项

在使用手工制作方法时，你需要注意以下几点：

• 选择合适的材料：确保材料易于加工且符合设计要求。
• 工具的使用：熟练掌握切割、打磨等工具的操作技巧，避免损坏模型。
• 时间管理：手工制作耗时较长，建议提前规划制作时间表。

注意: 手工制作对工匠的技能要求较高。如果你是初学者，可以从简单的模型开始练习，逐步提升技术水平。

通过手工制作方法，你可以在有限的资源下实现高质量的手板模型。这种方法不仅能满足个性化需求，还能为你的设计增添独特的艺术价值。

提高手板模型制作效率和质量的实用技巧

如何选择合适的材料

选择合适的材料是手板模型制作成功的关键之一。材料的性能直接影响模型的质量、功能和使用寿命。你需要根据产品的设计需求、使用环境和预算，综合考虑材料的特性。

以下是一些常见材料的性能优势：

• 铜箔：在PCB设计和生产中表现出色。它具有优异的化学稳定性、电导率和机械强度。实验表明，铜箔在厚度测量、耐腐蚀性测试和电导率测试中表现稳定，适合高精度模型的制作。
• 复合材料：这种材料的可设计性强，能够根据使用环境优化性能。它的各向异性特点可以提高材料和结构的效率，同时减少零件数量，便于一体化成型。复合材料还具备多功能性，能够克服单一材料的缺陷，提供多种优异特性。

提示: 在选择材料时，优先考虑其性能是否满足设计需求。例如，外观模型可以选择轻质材料，而功能模型则需要更高的强度和耐久性。

优化设计文件以减少加工难度

优化设计文件是提高手板模型加工制作效率的重要步骤。一个清晰、完整的设计文件可以减少加工过程中的错误和返工，从而节省时间和成本。

以下是优化设计文件的几个实用方法：

• 减少冗余设计：通过简化设计结构，避免不必要的复杂性。
• 优化数据结构：采用高性能设计，减少运行时的冗余计算。例如，阿里云的实时数据加工服务通过将重复函数优化为临时变量，实现了显著的性能提升。
• 标准化设计格式：确保设计文件符合加工设备的要求，避免因格式问题导致的加工延误。

案例分享: 某企业通过优化设计文件，将数据加工效率提升了10倍以上，同时简化了加工流程。这一成功经验表明，优化设计文件不仅能提高效率，还能降低生产成本。

合理安排制作流程

合理的制作流程安排可以显著提高手板模型加工制作的效率和质量。你需要根据项目的需求和时间表，科学规划每个环节的顺序和时间分配。

以下是一些实用的流程安排建议：

1. 明确优先级：将关键任务放在首位，确保核心功能的实现。
2. 分阶段实施：将整个制作过程分为多个阶段，例如设计、加工、测试和优化，每个阶段都设定明确的目标和时间节点。
3. 实时监控进度：使用项目管理工具跟踪每个环节的进展，及时发现并解决问题。
4. 团队协作：确保设计师、工程师和操作人员之间的沟通顺畅，避免信息不对称导致的延误。

提示: 在安排制作流程时，预留一定的缓冲时间，以应对可能出现的意外情况。

通过选择合适的材料、优化设计文件和合理安排制作流程，你可以显著提高手板模型加工制作的效率和质量。这些技巧不仅能帮助你节省时间和成本，还能确保最终产品的性能和外观达到预期。

避免常见错误的建议

在手板模型加工制作过程中，避免常见错误是确保模型质量和效率的关键。以下是一些实用的建议，帮助你减少错误发生的可能性。

1. 确保设计文件的准确性

设计文件是加工制作的基础。文件中的任何错误都会直接影响模型的质量。你需要仔细检查设计图纸，确保尺寸、比例和细节都符合要求。使用专业的设计软件可以帮助你减少人为失误。此外，定期更新设计文件，避免使用过时版本。

2. 选择合适的加工方法

不同的加工方法适用于不同的模型需求。如果选择不当，可能会导致模型无法达到预期效果。例如，3D打印适合快速验证设计，而CNC加工更适合高精度模型。根据产品的功能和预算，选择最适合的方法。

3. 加强质量检测

质量检测是发现问题的最后一道防线。你需要在每个加工阶段进行检测，包括材料选择、加工过程和后处理。使用专业的检测工具可以提高检测的准确性。例如，测量模型的尺寸是否与设计一致，检查表面是否光滑无瑕疵。

4. 建立标准化流程

标准化流程可以帮助你减少错误的发生。通过制定清晰的操作规范，每个环节都能有条不紊地进行。以下是标准化流程的优势：

从表中可以看出，标准化流程不仅能降低错误率，还能提升企业的整体管理能力。你可以通过培训员工、引入自动化工具等方式实现流程标准化。

5. 注重团队协作

手板模型加工制作通常需要多个部门的协作。设计师、工程师和操作人员之间的沟通至关重要。你可以通过定期召开会议、使用协作工具等方式，确保信息传递的准确性和及时性。

6. 记录和分析错误

即使采取了多种措施，错误仍可能发生。你需要记录每次错误的详细信息，包括原因、影响和解决方案。通过分析这些数据，你可以发现问题的根本原因，并采取针对性的改进措施。

提示: 避免错误的关键在于预防，而不是事后补救。通过细致的规划和严格的执行，你可以显著降低错误发生的概率。

通过以上建议，你可以有效避免手板模型加工制作中的常见错误。这不仅能提高模型的质量，还能节省时间和成本，为后续的产品开发奠定坚实基础。

手板模型加工制作的每一步都至关重要。从设计准备到测试优化，每个环节都需要你认真规划和执行。掌握实用技巧，例如选择合适的材料和优化设计文件，可以显著提高效率和质量。通过这些方法，你不仅能节省时间，还能确保模型的精度和功能。

现在是时候行动了！尝试制作自己的手板模型，将你的创意变为现实。无论是验证设计还是展示产品，手板模型都能为你的项目增添价值。相信通过实践，你会不断提升自己的技能，创造出更优秀的作品。

FAQ

1. 手板模型制作需要多长时间？

手板模型的制作时间取决于复杂程度和制作方法。简单的模型通过3D打印可能只需1-2天，而复杂的CNC加工模型可能需要5-7天。选择合适的制作方法可以有效缩短时间。

提示: 提前规划制作时间表，避免延误项目进度。

2. 如何选择适合的手板模型制作方法？

选择方法时，你需要考虑模型的用途、预算和时间要求。例如，3D打印适合快速验证设计，CNC加工适合高精度模型，真空复模适合小批量生产。

3. 手板模型的材料如何选择？

材料选择取决于模型的功能和外观需求。外观模型可以选择轻质材料如ABS，功能模型则需要更高强度的材料如铝合金或聚氨酯树脂。

提示: 了解材料特性，确保其符合设计需求和使用环境。

4. 手板模型制作中如何避免常见错误？

避免错误的关键是细致规划和严格执行。检查设计文件的准确性，选择合适的制作方法，并在每个阶段进行质量检测。记录问题并分析原因，有助于持续改进。

注意: 质量检测是发现问题的最后一道防线，不可忽视。

5. 手板模型是否可以用于市场测试？

可以。手板模型能直观展示产品外观和功能，帮助你收集用户反馈。通过市场测试，你可以优化设计，降低产品上市风险。

提示: 使用功能模型进行测试，确保其性能接近最终产品。
