硅胶模具为什么会产生气泡？真空复模排气与浇注工艺分析

核心要点

• 硅胶模具气泡来自三类不同根源：材料内部气体、型腔困气、浇注卷气——三者成因和排查方向各不相同，不能用同一个方案处理。

• 真空脱泡完成，不等于型腔排气合理，两个环节需要分别验证。

• 气泡位置、大小和分布规律，是现场快速定位根因的最有效依据。

• 气泡、空洞、缩痕、缺料是性质不同的缺陷，混淆诊断方向会导致反复调整却无效。

• 首件试浇是验证工艺调整效果最可靠的方法，不能只靠经验推断。

在复模生产中，发现气泡就断定"真空度不够"是最常见的误判。加长脱泡时间、提高真空泵功率之后，问题往往仍然反复。原因只有一个：硅胶模具气泡的根源不止一处，不同来源对应完全不同的调整方向。本文从工程排查角度出发，梳理气泡产生在哪里、为什么产生、如何定位根因，以及应该调整哪个工艺环节。

快速解答：硅胶模具为什么会产生气泡？

硅胶模具气泡最常见的形成原因是什么

硅胶模具气泡通常来自材料混合时卷入的空气、原材料中的水分或挥发物在固化时气化、真空脱泡不充分导致气体残留，以及模具型腔中的局部困气。在真空复模过程中，浇口位置不合理、排气路径不足、浇注速度过快和材料流动性不足，也可能单独或叠加造成气泡或空洞。

真空复模气泡通常来自哪些工艺环节

按工艺顺序排查，气泡可以在以下环节产生：

• 原材料准备：树脂或硅胶储存不当受潮，或超过使用期限，是最早期的气泡来源。

• 称量与混合：A/B 料比例偏差、搅拌过快或搅拌工具卷气，会在混合物中引入大量空气。

• 真空脱泡：脱泡时间不足、真空度不达标、材料粘度过高，是这一环节最常见的失效原因。

• 模具结构：深槽、盲腔、倒扣等区域排气路径不足，是型腔困气的结构性根因。

• 浇口设计：浇口位置不合理，树脂填充时将型腔空气封住，无法排出。

• 浇注操作：浇注速度过快或从高处倾倒，会在充填过程中重新卷入空气。

• 固化条件：模具温度偏低或环境湿度过高，会使气体逸出更困难。

每个环节都可能成为气泡来源，不能跳过中间步骤直接假设某个原因。

如何判断气泡来自硅胶、模具还是浇注过程

气泡的分布规律是判断来源最快速的初步依据：

这张表只是初步筛选。精确定位还需要结合气泡大小、出现时间，以及首件与后续件的对比综合判断。

硅胶模具气泡的主要形成原因

硅胶混合时卷入空气导致气泡

硅胶基料与固化剂混合时，几乎不可避免地卷入空气。搅拌速度越快、时间越长、搅拌桨截面越大，卷入的空气就越多。容器太满时气泡无法逸出液面，含气量也会明显上升。

混合完成后材料呈乳白色或明显混浊，说明气泡含量较高；若接近半透明，含气量相对较少。

对于双组分树脂，部分操作者只对混合后的总料脱泡，忽略了 A 料或 B 料本身可能已含有溶解气体。即使脱泡时间足够，制品中仍可能残留微泡。

⚠️ 注意：搅拌速度过快虽然能更快混合，但同时引入的气泡量成倍增加。建议以较慢速度充分搅拌，而不是追求混合速度。

硅胶原材料中的水分和挥发物导致气泡

材料来源的气泡与操作卷气性质不同——它们不是操作中引入的，而是材料本身携带的。

硅胶原料在受潮、开封后放置时间过长或储存条件不当的情况下，会吸收环境中的水分。固化过程中水分气化，直接形成气泡。这类气泡通常分散于整件内部，与真空度关系不大——即使真空条件正常，气泡依然存在。

双组分聚氨酯的 B 料（异氰酸酯组分）对水分极为敏感：极少量水分即可触发化学反应，产生 CO₂ 气体，形成大量细小气泡。这类气泡的特征是密集、均匀、接近球形，在透明件中尤为明显。

挥发物来源还包括：某些配方中的溶剂、增塑剂，以及固化反应中产生的低沸点副产物。

硅胶粘度过高导致空气难以排出

材料粘度是脱泡效率的关键变量，也是最常被忽视的。

高粘度硅胶或树脂中，气泡的上浮速度远低于低粘度材料。同样的真空度和脱泡时间下，高粘度材料脱泡效果往往明显偏差。不同粘度等级的材料需要采用不同的脱泡参数，不能套用同一个"标准脱泡时间"。

粘度受温度影响显著：材料温度偏低时粘度升高，气泡更难逸出。适度加热可降低粘度、改善脱泡效果，但温度过高会加速固化，压缩可操作的时间窗口。

工程评估时，应综合考虑材料温度、实际可操作的脱泡时长，以及可用期（pot life）与脱泡时间的比例关系，而不是孤立调整单一参数。

固化反应和环境条件对气泡的影响

固化过程中材料会放热。若固化速度过快，表层先行固化封闭，内部气体来不及逸出，就会形成内部气泡或表面鼓包。

环境条件同样不可忽视。高湿度环境下，聚氨酯 B 料与空气中水分的接触风险增大。部分材料对使用环境的温湿度有明确要求，超出范围后气泡概率会显著上升。

模具温度偏低时，浇入的树脂快速降温，粘度升高，流动性下降，困气和冷隔风险同步上升。模具温度过高则加速固化，同样压缩了气体逸出的时间窗口。具体参数因材料体系不同而差异显著，应参照材料供应商的工艺说明，结合实际条件判断。

母模表面和模具结构造成空气滞留

母模表面的细节特征直接影响硅胶制模时的空气滞留。细纹、镂空、深刻字、盲孔等在浇注硅胶时容易困住空气。

了解硅胶模具制作方法全过程，有助于在制模阶段识别潜在困气风险。某些表面特征需要用刷涂方式代替直接浇注，才能确保硅胶完整贴合细节，避免在模具上预埋气泡。

模具结构对复模阶段同样关键。深腔、盲腔、薄壁区域和倒扣结构，都是浇注时空气容易被困住的位置。这些区域需要在模具设计阶段规划好排气路径，而不是出现气泡后再补救。

真空脱泡为什么仍然可能出现气泡

真空脱泡不足会残留微小气泡

真空脱泡通过降低环境压力，使混合物中的气泡膨胀、上浮并排出液面。这个过程不是瞬间完成的——气泡需要足够时间从材料内部迁移至表面并破裂。

如果脱泡时间不足，材料表面看起来已经平静，但内部仍有细小气泡未排出。这些微小气泡在常压下不明显，浇注后在固化过程中可能进一步聚集，形成制品内部气孔。

常见误判：真空罐中液体剧烈沸腾后迅速恢复平静，便认为脱泡完成。这个"平静"往往只是表层气泡消散，内部气体尚未完全排出。

真空度、时间和材料粘度需要匹配

真空脱泡的三个关键参数——真空度、脱泡时间、材料粘度——需要相互匹配，不能孤立调整。

真空度决定气泡膨胀的驱动力。真空度越高（绝对压力越低），气泡膨胀越剧烈，脱泡速度越快。但真空度过高可能导致某些材料暴沸，或将低沸点组分过度抽出，影响配方实际比例。

参数应参考材料供应商的工艺建议，并根据实际粘度、环境温度和设备能力调整。不同材料体系、不同粘度等级之间的适用参数差异显著，通用经验值在换材料或换批次后未必适用。

抽真空过程中暴沸导致材料溢出和二次卷气

当真空度过高、抽气速度过快，或容器内材料过多时，材料在抽真空初期会急剧膨胀，泡沫迅速溢出容器。

暴沸带来两个问题：一是材料损失影响 A/B 料配比准确性；二是溢出物回流进入容器时，将空气重新卷入已脱泡的材料，使前面的脱泡工作失效。

为避免暴沸：

• 真空罐有效容量应为材料体积的 3 倍以上，留足膨胀空间

• 抽气速度应分阶段缓慢降压，不应直接快速拉到最高真空度

• 对于容易暴沸的材料，可先在常压下静置一段时间让大气泡自然逸出，再进行真空脱泡

脱泡后再次混合可能重新引入空气

脱泡完成后，材料应尽快进入浇注状态，避免再次搅动。转移过程中大幅度晃动、从高处倾倒，或为检查均匀性再次搅拌，都可能将空气重新混入，使脱泡效果大打折扣。

使用双组分材料时，A、B 料分别脱泡后再混合，混合操作本身同样需要注意：应缓慢搅拌，避免旋转式快速混合产生漩涡卷气。某些材料体系支持在真空状态下完成混合，可以最大程度减少混合阶段的卷气风险。

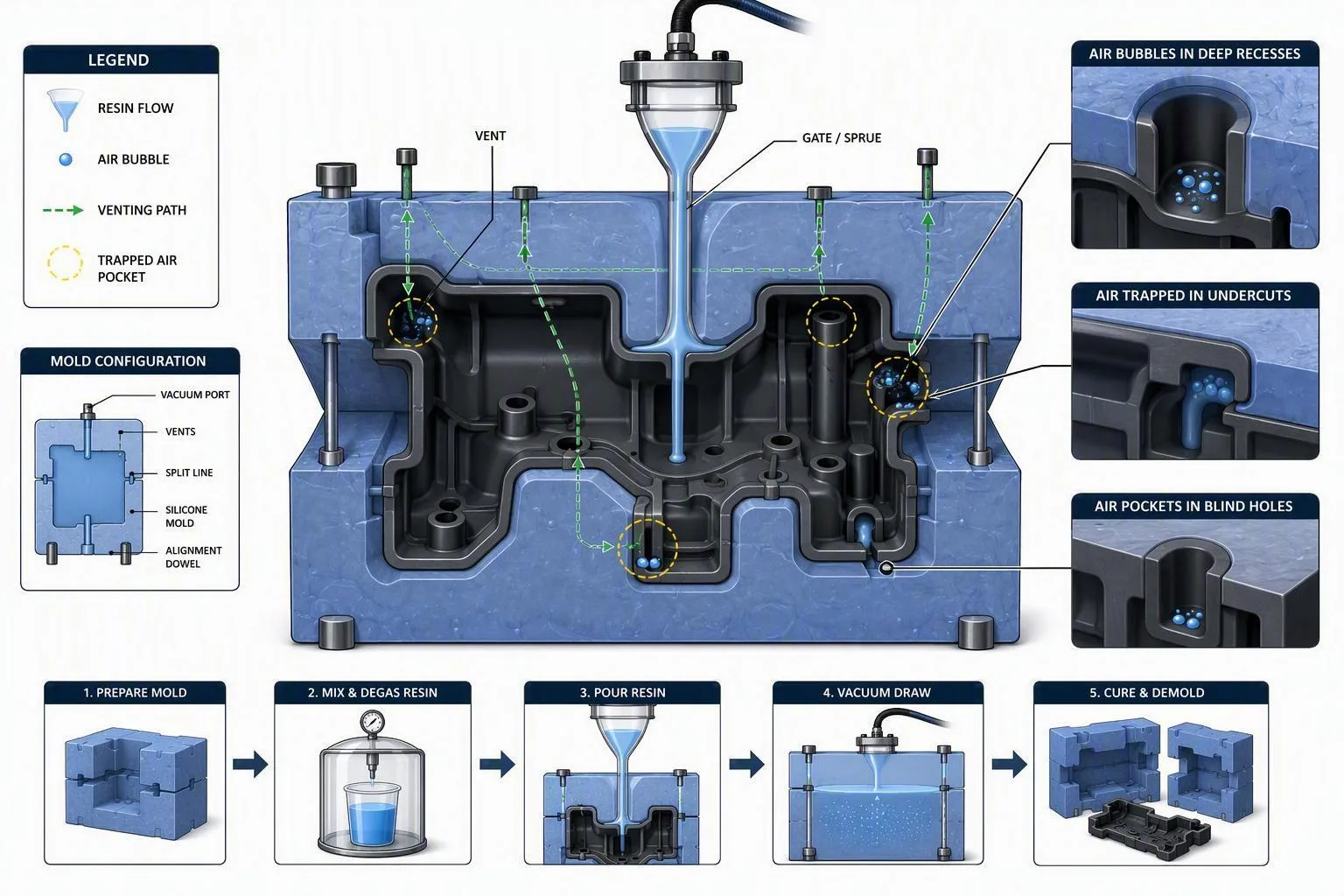

硅胶模具排气设计如何减少困气

为什么复杂型腔更容易形成空气滞留

液态树脂浇入模具后，将型腔内的空气逐渐推向排气出口。型腔结构简单时，液体从低处向上填充，空气被顺序推出，困气风险较低。

当型腔存在以下特征时，困气风险显著上升：

• 封闭高点：液体绕行包围高点，空气无法沿原路退出

• 盲腔：液体先封住入口，再向盲腔推进，空气被截断

• 多路流汇聚：不同路径的流动前沿在某点汇聚，夹住中间空气

• 薄壁连接深腔：薄壁处流速快，深腔处流速慢，流前不均匀时容易包裹空气

这些区域的困气，即使延长真空保压时间也难以解决，因为根源在型腔几何结构，而不是真空度本身。

排气孔应该设置在什么位置

排气孔的核心原则：空气最后到达的地方，就是排气孔应该设置的地方。

判断方法：

• 以浇口位置为起点，模拟液体在型腔内的填充路径

• 型腔内最高点是最后被填充的区域，是排气孔的优先位置

• 流动末端，即最远离浇口的区域，同样是困气高发位置

• 多路流汇聚点，即液体从不同方向同时推进到达的区域，是另一个排气优先位置

排气孔的数量和位置需要结合具体型腔形状评估，不能套用固定规则。结构复杂的零件建议在开模前先进行充型路径分析，预测可能的困气区域。

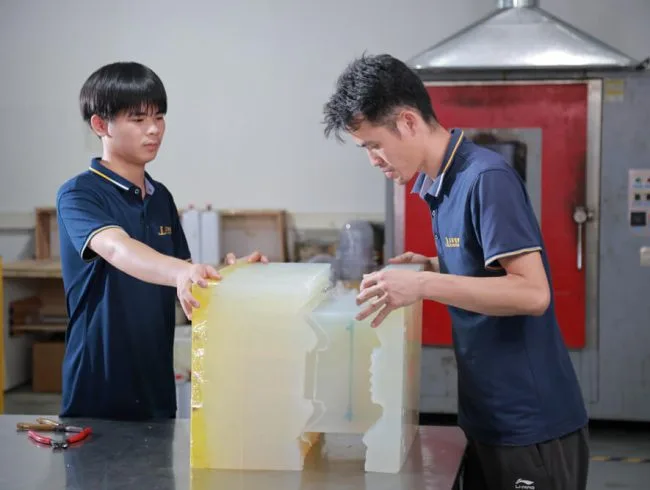

分型线和排气路径如何影响排气效果

硅胶模具的分型线是天然的排气通道。分型面处存在微小间隙，气体可以借助这些间隙顺利排出。

分型线的位置直接决定排气效果：

• 分型线经过型腔高点，排气路径通畅

• 分型线绕开了困气区域，相当于没有排气路径

因此，分型线设计不仅要考虑脱模方向，还应考虑排气需求。对于复杂结构，有时需要在非传统位置设置辅助分型，专门服务于排气。

排气槽可以在分型面上专门开设，将困气区域连接到外部。其截面积应足以排气但不能过大导致明显飞边。排气槽参数需根据材料粘度、型腔体积和结构复杂程度评估，没有适用于所有场景的统一标准。

倒扣、深槽和薄壁区域如何进行排气

倒扣区域：液体填充路径复杂，容易形成"气兜"。应确保倒扣区域对应的分型线处有足够排气路径，或在倒扣最高点专门设置排气孔。

深槽区域：深槽内的空气需要从槽底排出，而浇注时液体往往先封住槽口。对于深径比较大的槽，建议在槽底设置细小排气孔连通分型面。盲孔深槽尤其需要在设计阶段评估是否有可行的排气路径。

薄壁区域：薄壁处树脂流速快，气体来不及被推走就被封住。应在薄壁末端和薄壁连接深腔的位置设置排气，同时考虑降低浇注速度，改善流动前沿均匀性。

排气不足与排气过度有什么区别

排气不足：型腔内空气无法排出，形成气泡、空洞或充填不足。困气区域有时可见灼烧痕迹（气体被压缩升温所致）或明显空缺。

排气过度：排气通道过大，浇注压力不足时材料从排气孔溢出，产生较厚飞边，影响尺寸精度。硅胶模具中排气通道通常较细小，排气过度的风险相对较低，但仍需控制。

区分方法：排气不足造成的缺陷位置固定、批次间重复；材料气泡的分布相对随机。若气泡总是出现在同一位置，首先排查该位置的排气设计。

真空浇注为什么会产生复模气泡

浇口位置不合理会导致空气被困住

浇口位置决定了树脂的流动路径，也决定了型腔内空气的排出方向。

浇口位置不合理时，最常见的结果是：液体从型腔侧面进入后迅速包围了高点区域，将空气封在其中，无法排出。这种困气与模具排气设计无关，根源在浇口位置本身。

理想的浇口位置应满足：

• 液体从型腔最低点或较低位置进入

• 树脂向上填充，将空气推向高点排出

• 避免液体在填充初期就绕过型腔高点

对于结构复杂的零件，单一浇口可能无法保证合理的流动路径，需要评估是否需要多浇口或溢流口。理解硅胶真空复模与注塑成型在工艺上的差异，有助于在选型阶段就合理规划浇口策略。

浇注速度过快为什么容易卷入空气

浇注速度过快时，树脂以湍流方式填充型腔，而不是平稳的层流推进。湍流状态下，液体流前翻卷，将周围空气包裹进去，直接形成气泡。

快速浇注还会导致：

• 液体进入型腔时产生飞溅，飞溅液滴落回液面时带入空气

• 流前不均匀，部分区域提前封住排气路径

• 型腔内压力波动，影响真空状态的稳定性

浇注速度应根据材料粘度、型腔体积和结构复杂程度评估，以能够平稳推进树脂流前、不出现翻滚卷气为基本标准。

树脂流动性不足会增加气泡和缺料风险

流动性不足的树脂在复杂型腔中容易出现两类问题：一是来不及填满深槽、薄壁等远端区域，产生缺料；二是流前推进不均匀，部分区域提前固化，将气体封在其中。

影响树脂流动性的因素包括：

• 材料本身的粘度等级（与配方有关）

• 当前操作温度（温度低则粘度高）

• 混合后已经开始的固化反应（随时间流动性下降）

• 填料或颜料的加入（通常会提高粘度）

若复模件在远端和薄壁区域频繁出现缺料和气泡并存，应优先检查树脂在浇注时的实际温度和粘度状态，而不是延长脱泡时间。

模具温度和材料温度如何影响充型

模具温度过低时，树脂接触模具壁面后迅速降温，粘度骤升，流动性下降，远端充填不足和困气的风险同时上升。预热模具可以明显改善低温充型问题。

模具温度过高时，树脂固化速度加快，可用操作时间缩短，浇注窗口变窄。某些材料在模具过热时还会在界面处产生快速气化，形成表面气泡。

树脂本身的温度同样关键：温度偏低时初始粘度偏高，浇注阻力大。具体温度参数因材料体系不同而差异显著，应参照材料供应商的工艺建议，结合产品结构和模具条件综合确定。

树脂混合脱泡不足会形成内部气泡

在小批量真空复模加工中，树脂混合与脱泡步骤的规范程度直接决定制品气泡率。即使模具设计合理、排气完善，树脂混合时卷气过多或脱泡不彻底，内部气泡几乎无法避免。

特别需要注意：双组分树脂混合后的可用期有限。若脱泡时间占可用期比例过大，混合物在浇注前就已开始凝胶，导致浇注时流动性严重下降，困气和缺料风险同步上升。

工程实践中，应将脱泡时间、混合量、浇注操作时间统一纳入可用期管理，确保在材料粘度开始显著上升之前完成浇注。

真空复模气泡如何排查和解决

根据气泡位置判断可能的根本原因

气泡出现在最高点或盲腔——优先检查模具排气设计。这是典型困气位置，与材料脱泡无关。 处理方向：在对应位置增设排气孔，或调整分型线走向。

气泡集中在浇口附近——优先检查浇注操作。浇口方向或浇注速度可能存在问题。 处理方向：降低浇注速度，检查浇口方向是否导致飞溅卷气。

气泡均匀分布于整件——优先检查材料和脱泡环节。材料受潮、脱泡不足或混合卷气的可能性较大。 处理方向：检查材料储存条件，延长脱泡时间，改进混合操作。

气泡仅在表面——检查材料中是否有低沸点挥发组分，或界面固化速度是否异常。 处理方向：检查模具温度、材料温度及配方挥发特性。

气泡仅在厚壁区域内部——考虑是否为收缩空洞，而非气泡。 处理方向：按缩痕和缩水方向排查，不要沿气泡排查路径调整。

根据气泡大小判断空气来源

大气泡通常对应物理困气或操作卷气；细小密集气泡通常对应材料化学产气或脱泡不足。两者同时存在时，需要分别处理。

根据气泡出现时间判断工艺问题

• 开模后立即发现气泡：通常是型腔困气（固化前气体未排出）或材料本身卷气。

• 固化过程中逐渐出现（通过透明模具观察）：材料中挥发物气化，或固化反应产气。

• 固化完成后检测时发现内部空洞：可能是材料收缩空洞，也可能是原本的气泡在固化收缩时变形。

区分物理困气与化学产气的一个简单方法：在相同条件下浇注一件开放型腔试件（不合模）。若试件表面有密集细小气泡冒出，说明材料本身产气；若开放试件无明显气泡，则气泡来自型腔困气的可能性更大。

先检查材料再检查脱泡和模具排气

建议按以下顺序逐步排查，每次只调整一个变量：

1. 检查材料状态：确认原材料储存条件合格、未受潮、未超期。

2. 检查混合操作：确认 A/B 料比例准确，搅拌方式未过度卷气。

3. 验证脱泡效果：单独脱泡后在不合模状态下浇注，检查材料本身的气泡状态。

4. 检查模具排气：观察气泡位置是否固定、是否位于型腔高点。

5. 检查浇口和浇注操作：确认浇注速度、位置和合模方式未引入空气。

6. 检查固化条件：模具温度、环境温湿度是否在工艺要求范围内。

复模气泡故障诊断参考表：

用小批量试浇验证工艺调整效果

工艺调整的效果必须通过实际浇注验证，不能只凭经验推断。

每次调整一个参数后，进行 3—5 件小批量试浇，检查气泡位置、大小和数量的变化，同步记录调整项目和结果。

对于复杂结构零件，正式批量生产前应先完成首件确认，重点检查：型腔最高点、深槽、倒扣位置是否有气泡；整件气泡密度是否满足要求；是否存在缺料或空洞。首件通过后，冻结工艺参数作为后续批次的生产基准。发现气泡时，应先核对当前参数是否偏离基准，而不是立即修改工艺方向。

常见复模缺陷与气泡的区别

气泡、气孔与空洞有什么区别

真空复模中常见的三种内部缺陷，在外观和成因上各不相同：

气泡（bubble）：封闭的球形或椭球形腔体，内壁光滑，是气体被封闭在材料内部形成的。来源是空气（卷气或困气）或化学反应产气。

气孔（porosity/pinholes）：表面的细小开放孔洞，直径通常 0.1mm 以下，是气体在固化前逸出表面时留下的通道。来源多为材料挥发组分或表面固化过快。

空洞（void/shrinkage void）：厚壁内部的不规则腔体，内壁粗糙。是材料固化收缩时体积减小、内部补缩不足形成的，与气体无关。切割后内壁呈哑光粗糙状，与气泡的光滑壁明显不同。

气泡与缩痕、缩水如何区分

缩痕（sink marks） 是制品表面的凹陷，通常出现在厚壁区域背面，是固化收缩时体积损失拉动表面所致，不涉及内部气体，表面可见但轮廓完整。

缩水（shrinkage） 是尺寸整体偏小，是材料固化收缩的宏观表现，与气泡性质完全不同。

缩孔（shrinkage void） 是厚壁中心因外层先固化、内部收缩无法补料而形成的真空空洞。切割时可见不规则内腔，内壁粗糙，无气泡的光滑壁特征。

Key Takeaway：发现零件内部有空腔，首先确认是气泡（球形光滑）还是缩孔（不规则粗糙），再选择对应排查方向。将缩孔当气泡处理是常见误判，会导致反复调整脱泡参数却毫无效果。

大型机壳复模壁厚不均与缩水缺陷的工艺分析详细拆解了收缩类缺陷与气泡的判断依据：前者是材料收缩补缩问题，后者是气体问题，两者调整方向完全不同。

气泡与缺料、短射如何区分

缺料（short shot） 是型腔未被完全填满，表现为零件轮廓不完整，有大面积缺失，而不是封闭的空腔。

气泡 是型腔完全填满后内部存在的封闭空气腔，零件外轮廓基本完整。

两者有时并存：若型腔某区域既有困气又有流动末端充填不足，则气泡和缺料同时出现，但根因不同，需分别处理。通常缺料优先处理——改善缺料后困气区域才能被充分填充，才能进一步评估剩余气泡来源。

表面针孔和内部气泡如何判断

表面针孔 是材料表面的细小开放孔洞，直径通常在 0.1mm 以下，手触感觉粗糙，无需切割即可发现。主要来源：

• 材料中低沸点挥发组分在固化时从表面逸出

• 模具表面温度过高，界面处材料快速气化

• 脱模剂使用过多，在界面处产生气体

• 硅胶模具表面吸附水分或残留污染物

内部气泡 切割后才可见，表面外观正常。透明复模件是例外——光线透过材料时，内部气泡即使直径不到 0.5mm 也清晰可见。因此透明件对气泡的可见性要求更严格，工艺规范性要求也更高。

如何建立稳定的真空复模防气泡流程

从原材料储存到混合进行全过程控制

气泡控制始于材料管理。原材料入库时应核对批次信息和有效期，储存在规定的温湿度环境中。双组分聚氨酯的 B 料每次取用后应立即密封，取用工具保持干燥。

混合操作应制定标准作业规程：称量精度要求、搅拌速度上限、搅拌时间范围、单次最大混合量，以及混合后转入脱泡的最长等待时间。不同材料体系对应的参数不同，应基于材料工艺文件，而不是口头传授的经验值。

通过SLA打印母模实现高品质硅胶复模的操作要点中，关于材料混合与操作流程的规范描述，可以作为建立初始操作规程的参考，但需根据具体材料和设备条件进行调整。

从真空脱泡到浇注建立标准操作流程

脱泡阶段关键控制项：

• 真空度是否达到设备额定范围

• 脱泡时间是否覆盖材料粘度对应的最短要求

• 材料温度是否在工艺要求范围内

• 容器填充量是否留足膨胀空间

浇注阶段关键控制项：

• 从脱泡完成到开始浇注的间隔时间（纳入可用期管理）

• 浇注速度（缓慢连续细流，非快速倾倒）

• 浇注点位置（从浇口低点注入）

• 合模顺序和真空保压时间

这些步骤应纳入标准操作流程文件，不能依赖操作员个人经验。

根据产品结构制定浇口和排气方案

对于每个新品种的复模零件，应在开始批量浇注前完成浇口和排气方案评估：

1. 分析零件几何特征，标注最高点、深槽、薄壁、倒扣等困气高风险位置

2. 确定浇口位置，确保树脂从低处向高处填充

3. 在困气高风险位置规划排气孔或排气槽

4. 评估分型线走向是否有助于排气

结构复杂的零件建议先用透明材料浇注一件，观察气泡位置，再确定正式排气方案。对于需要在方案早期做出工艺决策的小批量试产项目，小批量试产不同工艺选型的成本与周期分析可以作为工艺选型的决策参考。

通过首件检查验证气泡控制效果

每次工艺参数调整后、新模具首次使用时，以及材料批次更换后，都应进行首件检查，重点确认：

• 外观：表面是否有针孔、鼓泡或异常痕迹

• 结构：切割检查内部是否有气泡或空洞

• 尺寸：确认无异常收缩或变形

• 关键区域：专项检查已知的困气高风险位置

首件通过后，记录当时的工艺参数，作为后续批次的生产基准。发现气泡时，首先核对当前参数是否偏离基准，而不是立即修改工艺方向。

硅胶模具气泡常见问题

真空复模一定不会产生气泡吗

不一定。

真空条件可以有效降低材料中溶解气体的残留量，也可以减少型腔充填时的气体压力，但真空不等于零气泡。

以下情况在真空条件下仍然会产生气泡：

• 材料中的水分与化学组分反应产生的气体（真空无法消除化学产气）

• 型腔结构导致的困气（真空降低了气体压力，但若排气路径不通，气体仍被封在型腔内）

• 脱泡操作不规范、暴沸后二次卷气

• 浇注速度过快导致的操作卷气

真空复模是减少气泡的重要工艺手段，不是消除气泡的充分条件。系统性的材料管理、模具设计和操作规范，缺一不可。

硅胶模具已经抽真空为什么还有气泡

真空操作只是整个防气泡流程中的一个环节。即使抽真空条件正常，以下情况仍会导致气泡：

• 材料本身受潮产气（真空前已存在的化学问题）

• 混合时卷入大量空气，脱泡时间不足以完全排出

• 型腔排气路径不合理，真空无法排出困气区域的空气

• 浇注速度过快，充填过程中重新卷气

• 合模方式不当，压缩了型腔内的空气

排查时应沿材料→混合→脱泡→模具→排气→浇口→浇注→固化的路径逐环节检查，而不是单纯延长抽真空时间。

复模零件内部有气泡还能返工吗

取决于气泡的位置、大小和零件的使用要求。

可以修复的情况：表面针孔或浅层气孔，可以通过打磨、填充、表面处理等方式修复，不影响内部结构性能。

难以补救的情况：位于内部结构关键位置的大型气泡或空洞，或已影响尺寸精度和力学性能的缺陷，通常需要重新浇注。

一般原则：对于外观件，表面气泡和针孔可以修复；对于功能性结构件，内部气泡是否允许取决于设计要求，应在使用前明确允收标准。重新浇注前，必须先解决气泡的根本原因，才能避免相同缺陷在新件上重现。

透明复模件为什么更容易发现气泡

透明复模件内部的气泡在光线穿透下清晰可见，直径不到 0.5mm 的细小气泡也难以遮蔽。不透明件中相同大小的气泡只有切割后才能发现。

因此，透明件并不是"更容易产生气泡"，而是气泡可见性更高，对工艺规范性的要求更严格。高透PU透明复模如何通过工艺控制减少气泡和发黄中，透明 PU 浇注在材料选择、脱泡要求和浇注操作上的具体做法，可以作为高透明度要求制件的工艺参考。

针对透明件的气泡控制，除常规措施外还需特别注意：脱泡需要更彻底；型腔排气设计需要更精细；浇注操作需要更轻柔；固化后的内部光学畸变也需要与气泡一并控制。

复杂薄壁零件如何降低气泡风险

薄壁零件面临双重挑战：薄壁区域流速快、排气时间短，既容易困气，又容易因充填不足与气泡并存。

工程建议：

• 浇口优先设置在截面较厚的一侧，让树脂向更薄的区域推进

• 薄壁末端设置排气孔，为气体提供出口

• 选择粘度更低的树脂，改善薄壁区域的充填能力

• 适当提高材料和模具温度，降低粘度，延长流动窗口

• 降低浇注速度，让流前平稳推进，不产生湍流卷气

• 首件检查重点检查薄壁区域，一旦发现气泡立即调整

复杂薄壁零件通常需要专项充型分析，不能直接套用标准件的工艺参数。

总结：如何从源头减少真空复模气泡

真空复模气泡问题的核心规律：不同来源的气泡，需要不同的处理方向。将所有气泡都归结为真空度不够，是最常见也最难修正的误判。

从根源控制气泡，需要在三个层面同时着手：

材料层面：保证原材料储存条件合格，混合操作规范，脱泡参数与材料粘度和材料体系匹配。这是最基础也是最容易被忽视的环节。

模具层面：在设计阶段识别型腔困气高风险区域，合理规划浇口位置和排气路径。困气问题在模具制作后再改造成本高，在设计阶段处理几乎不增加额外代价。

操作层面：建立标准操作规程，将脱泡时间、浇注速度、操作时长等关键参数纳入书面管控，不依赖个人经验。

三个维度的关系是：真空脱泡解决材料气泡，排气设计解决型腔困气，浇注操作控制过程卷气。三者独立存在，不能互相替代，也不能有所缺失。故障排查时，沿材料→混合→脱泡→模具→排气→浇口→浇注→固化逐环节推进，每次只改一个变量，是最可靠的工程闭环方法。
