CNC薄壁件设计与加工指南：最小壁厚、加强筋与变形控制

引言

CNC薄壁件为什么难加工

先回答一个常被问错的问题：什么是 CNC 薄壁件？答案是“薄壁”根本不存在一个适用于所有材料和零件的绝对厚度标准。一个 1 mm 厚、20 mm 高的自由壁，和一个 1 mm 厚、5 mm 高且两端有支撑的壁，加工难度完全是两个量级。真正的风险由壁厚、自由高度、材料刚度、支撑条件、刀具刚性、切削力、余料去除顺序和公差要求共同决定。

所以本文不建议你一上来就问“最小壁厚是多少”。更有用的做法是同时评估五件事：H/t（自由高度与壁厚之比）、零件在自由状态下的几何、装夹方式、加工路径，以及最终检验要求。这五项里任何一项判断失误，都可能让一个“看起来能做”的零件在松夹后超差。

薄壁件加工的典型问题也很固定：壁面让刀、振刀、壁面锥度、表面波纹、释放应力后的回弹、夹紧变形以及由此产生的尺寸漂移。它们的共同根源只有一个——局部刚度不足以抵抗加工过程中的力与热。

这篇指南能解决什么问题

• 判断 CNC 薄壁件的最小壁厚应该按什么条件来评估，而不是找一个数字。
• 用 H/t（自由高度 / 壁厚）量化薄壁风险，并区分“需要专门策划”和“高风险”的区间。
• 用加强筋、过渡圆角和局部支撑提高刚性，并避免加筋反而增加风险。
• 用软爪、真空治具和辅助支撑降低装夹变形，并知道什么结构该用哪一种。
• 通过刀具选择、轴向/径向切深和加工顺序控制薄壁稳定性。
• 给出一套可直接在 NPI 阶段使用的 DFM 评审框架、参数窗口判断逻辑、装夹清单和检验清单。

适用材料与场景

本文以 CNC 铣削薄壁结构为主要讨论对象，覆盖铝合金（6061、7075）、钢与不锈钢（304、316L 及常见合金钢）、钛合金，以及工程塑料（ABS、PC、POM、PA）。适用场景包括产品研发、NPI、功能原型、小批量生产，以及汽车、医疗、电子、机器人和航空航天类零件。

Key Takeaway：判断薄壁件能否加工，不要只回答壁厚，而要回答“在什么 H/t、什么支撑、什么公差下”。同一壁厚在不同自由高度下的风险可以差一个数量级。

CNC薄壁件的设计基准与核心指标

什么结构属于薄壁件

薄壁不是厚度定义，而是刚度定义。判定一个结构是否属于薄壁件，看的是它在外力下是否容易发生弹性变形。低矮且有支撑的壁，即使只有 1 mm 厚，往往也只是“薄”，不是“危险”；而高而自由的薄壁，即便有 2 mm 厚，也可能在切削力下明显让刀。

需要同时看的几何关系有四个：壁高、壁厚、壁长，以及是否有邻近型腔或支撑结构分担载荷。一个悬空的 40 mm 高自由壁，和同样厚度但底部有法兰、顶部有筋的壁，变形行为完全不同。

H/t与自由高度

定义 H 为薄壁的有效自由高度——从固定支撑处到最上端无约束区域的高度；t 为壁厚。H/t 就是 H 除以 t。

举例：壁厚 1.5 mm、自由高度 12 mm，H/t = 8；同样壁厚但自由高度 25 mm，H/t ≈ 17。两者壁厚相同，但后者在相同径向切削力下的挠度会显著更大——因为壁在受力方向上近似悬臂梁，挠度随自由高度的三次方增长，随壁厚的三次方衰减。

任何单一 H/t 数值都不该被当作通用行业标准。业内口径本身就分散：有加工方建议壁高与壁厚比不超过 10:1，也有加工方给出的无支撑薄壁上限定在 15:1，还有加工方在 5:1 到 8:1 就开始要求专门工艺策划。这些数字说法不同，指向同一件事：H/t 是 DFM 评审的起点，而不是合格线。

工程上更稳妥的用法是把它当风险窗口：

• H/t 约 6:1 以下：常规工艺通常可控，重点在公差与表面质量。
• H/t 约 6:1 到 10:1：需要专门的刀具、路径与装夹策划，建议提前 DFM 评审。
• H/t 大于 10:1 且没有额外支撑：属于高风险区，应先通过降低自由高度、增加支撑、改变加工方向或改换工艺来解决，再谈参数。

降低自由高度往往比增加壁厚更划算：在壁的中部或顶部增加一条筋、一个台阶、一段加强过渡，都能把 H 直接砍半，效果比整体加厚更明显，也不增加太多重量。

图纸、公差与基准表达

薄壁件图纸上最常见的问题是“公差标得太均匀”——所有表面都标严公差，结果没有加工方能同时满足，也没人知道哪些尺寸真正重要。合理的做法是：

• 明确哪些尺寸是功能尺寸（装配配合、密封面、导向面），只有这些才收紧。
• 区分尺寸公差与形位公差：薄壁件的关键往往在平面度、垂直度、位置度，而不是简单的长度尺寸。
• 避免对所有薄壁表面同时指定过严公差；这会把成本推高，同时并不能提高实际装配质量。
• 明确标注检验基准，并说明自由状态尺寸与夹紧状态尺寸的区别。
• 如果某个薄壁尺寸必须在装配约束下测量，图纸应标明约束条件；否则一律按自由状态验收。

薄壁件设计风险快速判断

一个足够简洁的风险模型，是把以下八项放在一起看：

壁厚 t + 自由高度 H + 材料刚度 + 支撑条件 + 切削力 + 装夹压力 + 残余应力 + 公差要求。

据此形成一个初级评审逻辑：

最终可制造性必须结合实际材料、刀具、机床和夹具验证。任何停留在纸面上的风险分级，都只是评审的输入，不是结论。

CNC薄壁件最小壁厚与 H/t 窗口

最小壁厚为什么不能只有一个答案

“最小可加工厚度”和“推荐设计厚度”是两个不同概念。前者是特定条件下勉强能做出来的极限，后者是能稳定、可重复、成本可控地做出来的厚度。工程图纸上应该以后者为准。

薄壁越薄，刚性下降越快，振动和变形风险越高。同时，不同供应商的设备刚性、刀具库存、夹具能力和经验不同，同一张图纸会得到不同答案。公开资料里的通用区间——比如金属约 0.8 mm、塑料 1.5–2.0 mm 的经验下限——是“常见的起点”，不是标准。一旦自由高度上去、公差收紧、支撑减弱，这个数字立刻失效。

铝合金与工程塑料

6061 和 7075 是薄壁件最常见的铝合金。6061 韧性好、散热快，主要矛盾是让刀与振刀；7075 刚度更高，但脆性更大，尖角和薄过渡处容易崩边，圆角设计更重要。铝的薄壁起评区间通常在 1.0–2.0 mm，在支撑充分、切削保守的条件下可以下探到 0.5–1.0 mm，但代价是循环时间、夹具复杂度和报废风险一起上升。

工程塑料的逻辑完全不同。ABS、PC、POM、PA 的弹性模量只有铝的几十分之一，切削热会让尺寸明显漂移，夹紧力稍大就会压出印痕。因此塑料薄壁通常需要比金属保留更大的结构余量，起评厚度往往在 1.5 mm 以上，且应优先采用低测力、低夹紧力的方案。

材料状态同样关键：退火态铝合金比 T6 态更软、更易让刀；玻纤增强 PA 刚性更好但更易崩边。所以任何“材料→厚度”的对应表都只是起点，实际范围由材料状态、零件尺寸、壁高和支撑方式共同决定。

钢与不锈钢

304 和 316L 的刚度高于铝，但切削力也更大。更麻烦的是加工硬化：如果刀具只是摩擦而不是切削，表层会变硬，下一刀更难切。薄壁区域因此容易出现振动、刀具压力下的局部尺寸变化，以及冷却后的尺寸漂移。

316L 的加工硬化倾向通常比 304 更明显，需要更严格地控制进给与切深。设计阶段应重点检查四件事：H/t、壁长、刀具伸出量、以及是否有条件在受力区就近支撑。钢件薄壁的起评区间一般在 1.5–3.0 mm，强支撑下可以做到 0.8–1.5 mm，但对应的是更长的循环时间和更保守的参数。

钛合金

钛合金薄壁属于高风险场景，原因有三层叠加。第一，钛的弹性模量低，同样壁厚下挠度比钢更大；第二，热导率低，切削热集中在刃口附近，刀具磨损快；第三，容易产生硬化层，让后续切削更吃力。结果是让刀、锥度和热变形同时出现。

对策方向是明确的：低切削力、短刀具伸出、稳定装夹、分步去料。径向啮合要压到很小，采用连续、稳定的啮合而不是突然的满刀切入。对高 H/t 的钛合金结构，建议在 DFM 评审阶段就明确“需要试切验证”，并把首件测量结果作为放行依据。

CNC薄壁件最小壁厚如何确定

把问题写成组合判断式，而不是单一数字：

材料 + 壁厚 t + 自由高度 H + H/t + 加工深度 + 刀具 + 支撑条件 + 公差要求 → 可行的厚度窗口

一个可以直接执行的评审流程：

1. 计算 H/t，确认落在哪个风险窗口。
2. 核对壁厚是否低于该材料的常见经验下限；若低于，先确认支撑与刀具条件是否足够特殊。
3. 检查是否为悬空自由壁；若是，优先考虑加筋或增加工艺支撑。
4. 核对公差：如果只有几个功能尺寸需要严公差，把它们单独列出。
5. 评估材料去除率与去料顺序，确认是否需要工艺筋或对称去料。
6. 明确原型、功能验证与小批量三个阶段的余量策略：原型可贴近极限以验证功能，功能验证应加余量，小批量生产必须按稳定可重复的窗口设计。

结论很直接：任何极限薄壁设计都应通过试切或供应商 DFM 验证，而不能只依据网络上的单一数字。

CNC薄壁件的加强筋与过渡设计

加强筋为什么能降低变形

加强筋的作用是增加局部截面刚度，并缩短无支撑自由高度。与整体加厚壁相比，加筋的优点是重量增加少、材料成本低；缺点是增加了结构复杂度、刀具路径长度和局部应力集中风险。

加筋的位置比数量更重要。应优先放在变形敏感区域和主要受力路径上——通常是长边中部、开口边缘、以及刀具会把径向力施加到的地方。在不受力的大平面上密集加筋，只会增加加工时间。

筋厚与筋高宽比

筋厚与主壁厚之间的关系需要工程判断，没有脱离材料和结构条件的绝对比例。经验方向是：

• 筋厚通常应小于或接近主壁厚，避免在连接处形成厚薄突变；突变会带来缩孔般的应力集中和加工难度。
• 筋越高，越需要控制其自由长度，否则筋本身会在切削时振动。
• 过薄的筋会振刀、强度不足、难以加工；过厚或突然加厚的结构会引入局部应力集中，并让刀具在过渡处承受突变载荷。

判断逻辑可以这样用：先问“这条筋是为了提高截面惯性矩，还是为了缩短自由高度”。如果是为了缩短自由高度，把它做成矮而宽的台阶往往比做成高而薄的片更稳妥。

圆角与均匀壁厚

内圆角直接影响刀具刚性、切削力和应力分布。深而窄的直角槽是最差的结构：刀具必须用小直径、长悬伸去加工，刚性最差，切屑最难排出，尖角处又是应力集中点。优先使用合理圆角与连续过渡，圆角半径与刀具直径匹配——只有半径足够大，刀具才能以稳定的接触弧线走完过渡区，而不是在角落里“啃”。

刀具可达性是判断标准：如果圆角半径小于常用刀具半径，就必须用小刀具加工，加工深度和刚性都会受限。因此圆角设计不只是强度问题，也是工艺可达性问题。

同时应尽量避免壁厚突然变化和局部悬空结构。壁厚突变会在过渡区形成应力集中，也会让刀具在进入加厚区时突然增加切削负荷；局部悬空结构则在切削力下直接变成自由端。

工艺筋与去除顺序

有些薄壁结构必须依靠临时工艺筋或辅助支撑才能加工。基本思路是：粗加工阶段保留材料，让薄壁在整个去料过程中保持刚性；最后才把工艺筋和支撑余料精加工掉。

工艺筋什么时候保留、什么时候去除，取决于最终零件的哪些尺寸需要自由态达标。如果去除工艺筋后会产生新的应力释放，就必须在去除之后重新检测自由态，而不是沿用加工过程中的在机测量数据。对称去料和平衡去料同样重要：两侧交替去料可以避免单侧弯矩累积，让应力分布更均匀。

CNC薄壁件的加工控制：装夹、刀具与路径

装夹策略

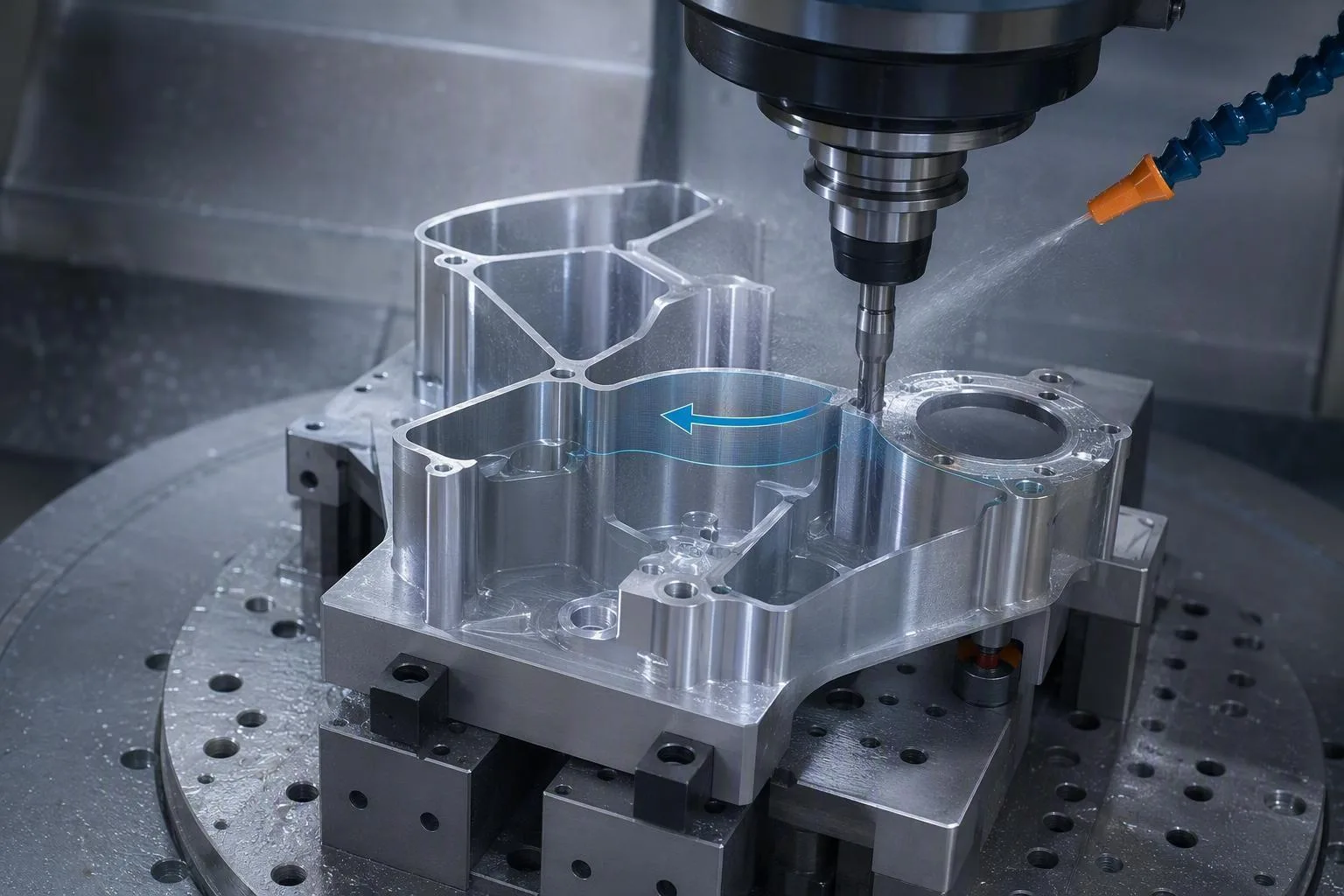

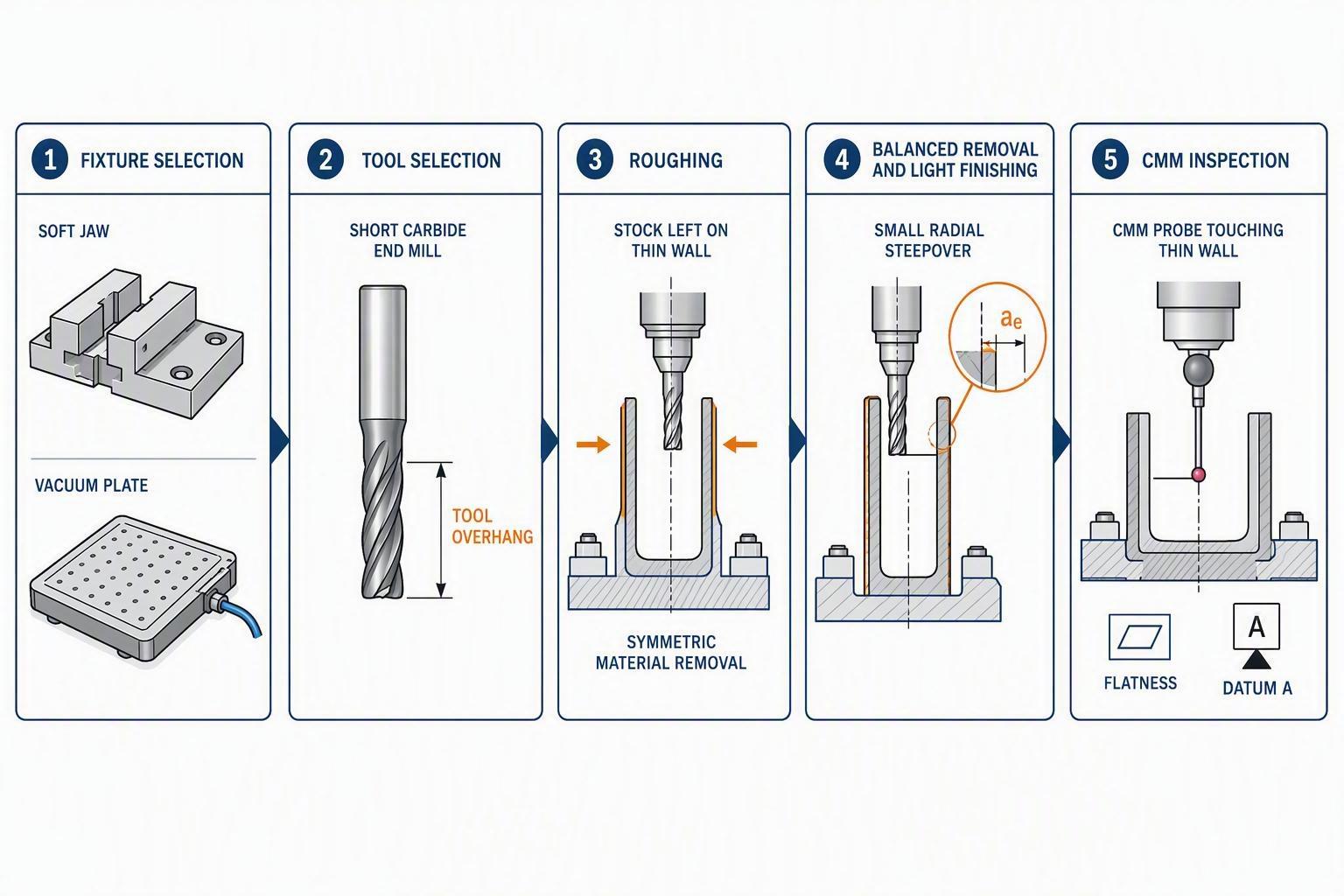

装夹是薄壁件成败的第一变量。常见方案有四类：

装夹力过大会造成薄壁暂时变形，这一点必须理解透彻：零件在夹具里“看起来合格”，是因为它被强制约束成那个形状；一旦松夹，弹性变形回弹，尺寸就变了。因此支撑位置应尽可能靠近加工受力区域，夹具设计要同时兼顾刀具可达性和检测可达性。

Pro Tip：如果薄壁区在任何位置都找不到支撑，先解决支撑问题，再优化刀具与参数。缺少支撑时，参数调整只能延缓失败，不能避免失败。

以下品牌能力说明放在工程语境中理解：面对不同 H/t 的薄壁结构，加工方通常需要匹配不同的工装策略。例如薄壁平板或壳体类零件，通常优先考虑 LKprototype 的真空治具方案，把夹紧力分散到大面积上以降低局部应力；而圆柱或规则外形件，则更多使用定制软爪工装来获得全轮廓贴合。以 LKprototype 的快速 CNC 手板与精密零件加工流程为例，工程团队会先根据薄壁高度、夹持区域和变形风险判断使用软爪、真空治具还是辅助支撑，再进行刀具与路径规划，而不是先定参数再想办法夹住零件；关键尺寸通过 CMM 检验确认，配合 ISO 9001 质量管理与受控 IP 流程，图纸与工艺文件按项目隔离管理。这些做法解决的是同一个问题：让薄壁在加工全程都有确定的约束条件。

刀具刚性与伸出量

刀具伸出量对薄壁加工影响极大。伸出越长，刀具本身的挠曲越大，等于在同一个切削位置上叠加了“工件让刀”和“刀具偏移”两个误差。更糟的是，长悬伸会降低系统固有频率，让振刀更容易发生。

选择顺序是：优先使用满足加工深度要求的短而刚性刀具；当深度要求较高时，改用颈缩刀（大直径柄部 + 缩颈刃部）以获得刚性，而不是用小直径刀具加长悬伸去硬顶。刀具直径与加工深度要匹配：用太小的刀具做深腔，等于接受大悬伸和低刚性。

切削参数窗口

不存在脱离刀具直径、材料、机床和刀具材质的“万能参数”。真正需要掌握的是变量之间的关系：

• 主轴转速：避开与薄壁固有频率接近的转速区间，否则振刀会在很宽的参数范围内持续。
• 进给：薄壁加工不宜用过低的每齿进给，过低会让刀具“擦”而不是“切”，在不锈钢和钛合金上会直接引发加工硬化。
• 轴向切深（ap）：薄壁可以承受较大的轴向切深，因为主要的弯曲载荷来自径向。
• 径向切深（ae）：这是薄壁加工最敏感的参数。减小径向啮合，直接减小把壁推开的分力。
• 切削负荷：薄壁加工应优先控制径向受力，而不是单纯追求材料去除率。

粗加工、半精加工和精加工的参数思路不同：粗加工可以适当提高材料去除率，但要在薄壁区域留出 0.5–1 mm 余量；半精加工负责把余量均匀化，为精加工创造稳定条件；精加工采用小径向切深、多次轻切削，通常控制在刀具直径的较小比例内，目标是降低切削力而非追求速度。

具体数值应通过试切和实际刀具厂商参数表建立项目参数窗口。同一种材料在不同机床和夹具上的最佳参数会有明显差异，抄别人的参数表通常无效。

刀路与切削方向

顺铣与逆铣对薄壁的受力不同。薄壁精加工优先采用顺铣，切削厚度从最大到最小，能减少刀具在表面上的摩擦和挤压。

减少突然的径向切削力是刀路设计的核心。可行手段包括：

• 分层加工，避免一次切到全深。
• 渐进减少径向切深，让最后几刀只承担很小的力。
• 交替加工两侧，让壁两侧受力平衡，避免单侧弯矩累积。
• 采用连续啮合的刀路（如摆线/动态铣削思路），把满刀切入改成恒定的小啮合。

最后精加工应采用轻切削，降低振动和尺寸回弹。深腔、窄槽和薄壁拐角是局部受力变化最剧烈的位置——刀具进入拐角时接触弧长突然增大，切削力会瞬间上升。在这些位置应主动降低进给或减小径向切深，而不是“一刀走完”。

工序与残余应力管理

一次性大量去除材料，等于一次性释放大量内部应力。轧制、挤压、锻造和热处理带来的残余应力原本处于平衡状态，材料一被去除，平衡被打破，零件就会向新的平衡状态移动——表现为翘曲或扭曲。

控制手段是分阶段去料：粗加工留余量、分阶段去除、对称加工。必要时安排中间稳定处理或重新装夹，让应力在可预测的节点释放，而不是在最后一道工序突然释放。如果零件形状特殊，甚至可以在粗加工后做一次去应力处理再精加工。

需要记住一个基本事实：薄壁件释放后可能发生回弹，因此加工过程中的尺寸不能直接等同于最终自由状态尺寸。在机测量只反映当时状态。

⚠️ Warning：薄壁件在夹具内的测量结果不能作为最终放行依据。若图纸未规定约束状态，放行必须基于自由态测量。

CNC薄壁件变形原因与解决方法

切削力变形

刀具的径向切削力会把薄壁推向远离刀具的方向。刀具离开后，材料部分回弹，结果是局部壁厚变化、壁面锥度或整体尺寸偏移。壁厚越小、自由高度越大，风险越高——这与 H/t 的判断完全一致。

减少切削力对应的措施是明确的：减小径向切深、提高刀具锋利度、缩短刀具悬伸、采用连续啮合的刀路、避免满刀切入，以及在受力区就近增加支撑。

热变形

热变形有三个来源：切削热、环境温度变化和工件自身的热累积。它们的影响方式不同——切削热集中在加工区域，造成局部膨胀；环境温度变化影响整体尺寸；热累积则让零件在连续加工中逐渐漂移。

工程塑料和部分高温敏感材料的风险尤其突出：热膨胀系数大、热容小，尺寸对温度非常敏感。控制手段是充分冷却、保持刀具锋利以降低切削热、控制切削负荷，并在精加工前让零件与环境温度平衡。另外，切削液的选择与表面处理需求相关，若零件后续需要表面处理精加工，冷却液残留和加工痕迹都需要在工艺阶段就考虑清楚。

残余应力释放

大体积材料去除后发生翘曲，根源是原材料状态与半成品应力。铸件、锻件和挤压型材的内部应力分布本就不均匀；去除材料后，应力重新分布，零件向新的平衡位置移动。

对薄壁件而言，这一机理的重要性常被低估。很多零件在机加工过程中尺寸完全合格，松开夹具后却发生变化——这不是操作问题，而是应力在等待释放。因此原材料状态、半成品应力和对称去料都应纳入工艺策划，而不是等到超差后再追查原因。

夹紧变形

必须区分“加工中变形”和“松夹后的自由态变形”。加工中变形是刀具力造成的弹性偏移；松夹后的变形是夹紧压力造成的变形在约束解除后的回弹。两者机理不同、对策也不同。

夹具压力过大造成的临时形变，往往在松夹后才被发现：平面度变差、垂直度超差、孔径变形。软爪适合圆柱与规则外形件，真空治具适合大面积薄板与壳体，辅助支撑适合异形与悬空结构——选择逻辑取决于结构特征和受力位置，而不是哪个方案“更高级”。

振刀、让刀与锥度

薄壁振动直接影响表面质量和尺寸精度：表面出现波纹，尺寸出现漂移。让刀则是刀具径向力把壁推开的直接结果。两者叠加时会出现壁面锥度——壁的上部尺寸和下部尺寸不一致，因为上部无支撑、刚性最差、偏移最大。

降低刀具悬伸、降低径向负荷、分段加工是三个最有效的措施。如果锥度已经出现且无法通过参数消除，说明刚性不足是结构性问题，需要回到加筋或增加支撑的方案，而不是继续调参数。

CNC薄壁件检验与放行

自由态与夹紧态

这三个状态必须分清：

• 自由态：零件在无外力、无约束状态下的几何。
• 夹紧态：零件在夹具约束下的几何，反映的是夹具与零件耦合后的结果。
• 加工态：加工过程中刀具力作用下的瞬时状态，通常不作为验收依据。

关键薄壁尺寸应在什么状态下测量，取决于零件的功能要求。若零件在装配中处于自由状态（例如外壳、盖板），自由态测量才是有意义的。只有在图纸或检验规范明确规定约束条件时，才使用夹紧态测量——否则会把夹持变形当作零件真实形状，得出错误结论。

CMM基准与关键尺寸

CMM 测量应先建立图纸要求的基准顺序（A/B/C），并确认对齐方式是否代表功能装配。薄壁件的基准接触点本身就可能把工件拉变形，因此支撑方式要低应力——使用软垫、真空吸附或专用软支撑，让零件尽量保持自由形态，而不是被硬性压住。测力同样要控制，优先采用低接触力测头或非接触方案，避免探针把薄壁压出凹陷。

测量项应优先覆盖功能尺寸、关键壁厚、平面度、位置度和形位公差。薄壁件不能只检查几个点的壁厚——因为变形往往不是均匀的，单点测量无法反映锥度、翘曲和局部凹陷。位置度在报告中通常以真位置公差带直径的形式给出，而不是简单的 X/Y 偏差，阅读报告时需要确认这一点。

抽检与过程控制

检测强度应随阶段变化：

• NPI / 试产阶段：首件全检，覆盖所有关键特征（关键壁厚、平面度、位置度、孔径）。新程序、新批次、更换刀具或夹具后都应重新做首件。
• 小批量阶段：关键尺寸做过程抽检，并保留批次记录。
• 稳定生产阶段：在首件与批次记录的基础上，按关键尺寸风险确定抽检频率。

不建议给出没有实际项目依据的统一抽检百分比——抽检频率应该由该尺寸的失效风险、加工稳定性和成本共同决定。

追溯与放行

薄壁件的放行记录应包含完整链条：

• 材料批次与材料状态
• CNC 程序版本
• 刀具状态（型号、磨损或更换记录）
• 夹具版本（尤其是定制软爪与真空治具的版本）
• 检测数据与环境条件
• 操作与检验记录
• 不合格品处理记录

汽车、医疗等对追溯要求较高的场景，应建立完整记录链。这也是质量体系发挥作用的场景：LKprototype 对外公开的质量控制与保证流程以 ISO 9001 体系为基础，把关键尺寸的 CMM 检验、记录保存与受控 IP 管理纳入项目流程，使得薄壁件在放行时能提供可核查的证据，而不是一句口头保证。

CNC薄壁件设计DFM检查清单

设计阶段

• 最小壁厚是否合理（对照材料的起评区间与支撑条件）
• H/t 是否处于可控范围（超过约 6:1 是否已做专门策划）
• 是否存在过高的自由壁
• 是否需要加强筋（用于缩短自由高度还是提高截面刚度）
• 是否存在突然的壁厚变化
• 是否存在过深过窄的槽或腔
• 内圆角是否匹配刀具条件
• 公差是否只对关键功能尺寸收紧

工艺阶段

• 装夹是否会造成变形
• 是否需要软爪或真空治具
• 刀具伸出量是否过长
• 是否采用分层和渐进去料
• 是否需要交替加工两侧
• 是否保留工艺筋
• 是否考虑残余应力释放
• 是否安排最终轻切削精加工

检验阶段

• 是否定义自由态 / 夹紧态
• 是否建立统一基准
• 是否明确 CMM 关键尺寸
• 是否保存检测数据
• 是否有首件与批次记录
• 是否定义放行标准

常见问题 FAQ

CNC薄壁件最小壁厚是多少？

没有适用于所有材料和结构的统一最小值。常见的经验起点是金属约 0.8 mm、工程塑料 1.5 mm 以上，铝在支撑充分时可下探到 0.5–1.0 mm；但这些数字只有在给定 H/t、自由高度、刀具与支撑条件时才有意义。实用的判断方式是：材料 + 壁厚 t + 自由高度 H + H/t + 加工深度 + 刀具 + 支撑 + 公差 → 可行窗口。

CNC薄壁件为什么容易变形？

五类原因：刀具径向切削力推动壁面产生弹性偏移；刀具本身挠曲导致尺寸误差；夹紧压力造成弹性压缩并在松夹后回弹；切削热造成局部膨胀和冷却后漂移；材料去除后残余应力重新分布导致翘曲。多数报废是多个原因叠加的结果，而不是单一错误。

CNC薄壁件如何防止加工变形？

按六步推进：提高刚度（加筋、降自由高度、加支撑）；降低切削力（小径向切深、锋利刀具、短悬伸）；优化装夹（软爪、真空治具、辅助支撑，夹紧力够用即可）；平衡去料（对称、分层、分阶段）；轻精加工（多次小切深完成最终尺寸）；自由态检测（放行前在无约束状态测量关键尺寸）。

CNC薄壁件需要加加强筋吗？

当主要问题是自由高度过高时，加筋通常比加厚更划算，因为它能直接缩短无支撑高度而不显著增加重量。当主要问题是整体截面刚度不足、或结构空间狭窄导致刀具不可达时，增加壁厚往往比加筋更实际。判断依据是“这条筋解决的是长度问题还是截面问题”，而不是“加筋一定更好”。

铝合金薄壁件和不锈钢薄壁件怎么设计？

铝合金刚度中等、切削力低、散热好，主要矛盾是让刀和振刀，因此可以在支撑充分的条件下做到较薄的壁，重点是控制径向切深与加强过渡圆角。不锈钢刚度高但切削力大、加工硬化明显，薄壁区域更容易振动和尺寸漂移，设计上应留更大余量、避免深窄槽，并确保刀具伸出短、进给持续，避免浅擦切削。两者的公差策略也不同：不锈钢薄壁件的形位公差通常需要更宽的余量配合工艺能力。

CNC薄壁件可以用真空治具吗？

可以，而且对大面积平板、薄板和薄壁壳体通常是更优选择：真空吸附把夹紧力分散到大面积上，避免局部压痕和应力集中。但它有前提条件——工件与支撑面必须密封良好、覆盖率足够、原始翘曲不能过大，否则吸附力会下降。异形或曲面薄壁件通常需要仿形吸盘、分区真空或辅助支撑配合。相比软爪工装，真空治具在“均布受力”上更有优势；而软爪在圆柱件和规则外形件上更容易获得高重复定位精度。

薄壁件加工完成后为什么尺寸会变？

三个原因：松夹回弹——被夹紧压力压缩的薄壁在约束解除后恢复；残余应力释放——材料去除打破了内部应力平衡，零件向新的平衡状态移动；温度变化——零件从加工温度回到环境温度时尺寸收缩。这三者都发生在加工结束之后，因此加工过程中的测量数据不能直接作为最终尺寸依据。

薄壁件什么时候需要DFM评审？

出现以下任一情况就应提前评审：H/t 超过约 6:1；关键尺寸公差明显严于常规；材料去除率高或需要深腔加工；装夹方案复杂或需要定制工装；使用高价值材料（如钛合金）。评审的目标不是“能不能做”，而是“用什么结构、什么装夹、什么路径、以什么检验状态放行”。

结论

CNC薄壁件设计的核心原则

• 不用单一最小壁厚判断可加工性。
• 优先控制 H/t 和自由高度。
• 通过加强筋、圆角和支撑提高刚性，并注意加筋的位置比数量更重要。
• 采用低切削力、低热、低刀具悬伸和分阶段去料的加工策略。
• 通过软爪、真空治具和辅助支撑降低装夹变形。
• 通过 CMM 和自由态检验确认最终尺寸。

风险边界与NPI决策

普通薄壁结构通过设计与工艺优化可以把风险降到可接受范围。高 H/t、超薄壁、严格公差或高材料去除率的结构，应在 NPI 阶段进行 DFM 评审，并把评审结论写进工艺文件。超出经验窗口时，应通过试切、首件验证和实际测量确认，而不是直接承诺量产能力——这也是对双方都更安全的做法。
